HAWA VARIOTEC 150 H mehhanismisüsteem sirgete ja kõverate vaheseinte ehitamiseks

HAWA VARIOTEC 150 H mehhanismisüsteem sirgete ja kõverate vaheseinte ehitamiseks

Tootja – HAWA (Šveits)

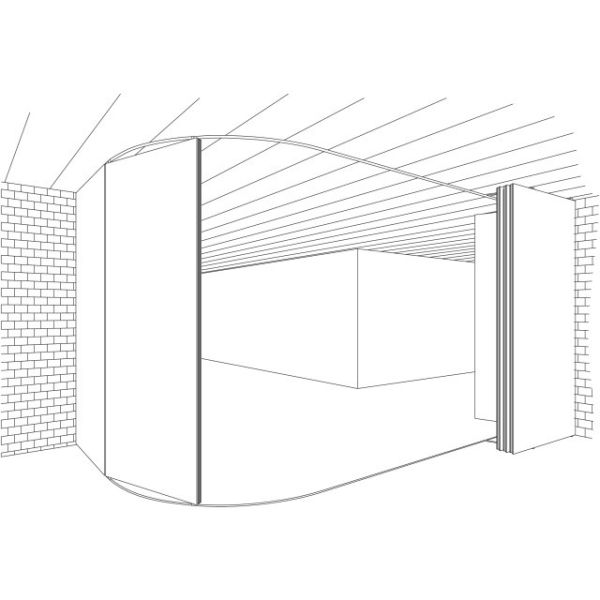

HAWA VARIOTEC on veenev tõend sellest, et sirgeim tee eesmärgini ei ole alati kõige sirgem, kui tegemist on liugurisüsteemide ehitamisega. Modulaarne, hõlpsasti ühendatav liugurisüsteem, mille kõverad elemendid on 15° kuni 90°, võimaldab kuni 150 kg kaaluvate liugurite elementide elegantset ja paindlikku liikumist igasuguste kurvide ümber. HAWA VARIOTEC paistab silma oma kõrge tehnoloogilise kvaliteedi ja suurepäraste liugomadustega ning võimaldab sisekujunduses piirideta loovust. Ka esteetiline aspekt ei ole unustatud – suletud olekus on vaheseinad üksteisega ühel tasapinnal ja süsteemi saab kasutada ka ilma põrandajuhita. HAWA VARIOTEC on ideaalne lahendus hotellidele, restoranidele, pankadele, büroohoonetele ja eksklusiivsele sisekujundusele.

• Liugmehhanismisüsteem sirgete ja kõverate vaheseinte ehitamiseks
• Suletud asendis on vaheseinad ühel tasapinnal.
• Avatud asendis saab vaheseinu kombineerida kompaktseks tervikuks.
• Modulaarne, ühendatav liugurisüsteem individuaalselt kombineeritavate 15–90º paindeelementidega
• Sobib puidust ja puidust/klaasist ustele kuni 150 kg
• Lae paigaldus – ülemise rulli juhiku ja ülemise rööbastikuga
• Pikaajaline vastupidavus: klass 6 vastavalt standardile EN 1527 (kõrgeim klass = 100 000 katsetsüklit)
• Saadaval SoftClose funktsioon
• Võimalik süsteemi konfiguratsioon ilma põrandajuhikuta
• Turvaline lukustamine spetsiaalsete HAWA lukkudega
• Võimalik lükand- ja hingeduste kombinatsioon
• Võimalik paigaldada vertikaalsed kummitihendid
• Automaatse läve ja täiendava tihendiga on võimalik saavutada kuni 49 dB helisummutust

Tehnilised andmed

• ühe tiiva maksimaalne kaal: 150 kg
• tiiva materjal – puit või puit-klaas kombinatsioon
• avamise laius: täielik
• ukse maksimaalne kõrgus: 4000 mm
• ukse maksimaalne laius: 1500 mm
• maksimaalne avamise kogulaius: 12000 mm
• Ukselehe paksus: 36–68 mm
• Minimaalne pöörderaadius: 4000 mm
• Kahepunktilised rulli mehhanismid plastikkattega kuullaagritega, M14
• Anodeeritud alumiiniumist liugurid, standardmõõt: 6000 mm või lõigatud individuaalsete mõõtude järgi
• Anodeeritud alumiiniumist juhik, standardmõõt: 6000 mm või lõigatud individuaalsete mõõtude järgi
• Kõveruselemendid 15º, 30º, 45º, 60º, 75º ja 90º
• Reguleeritav kõrgus +6/-3 mm
• Nähtava profiili pinnatöötlus: anodeeritud alumiinium

TEHNILINE DOKUMENTATSIOON

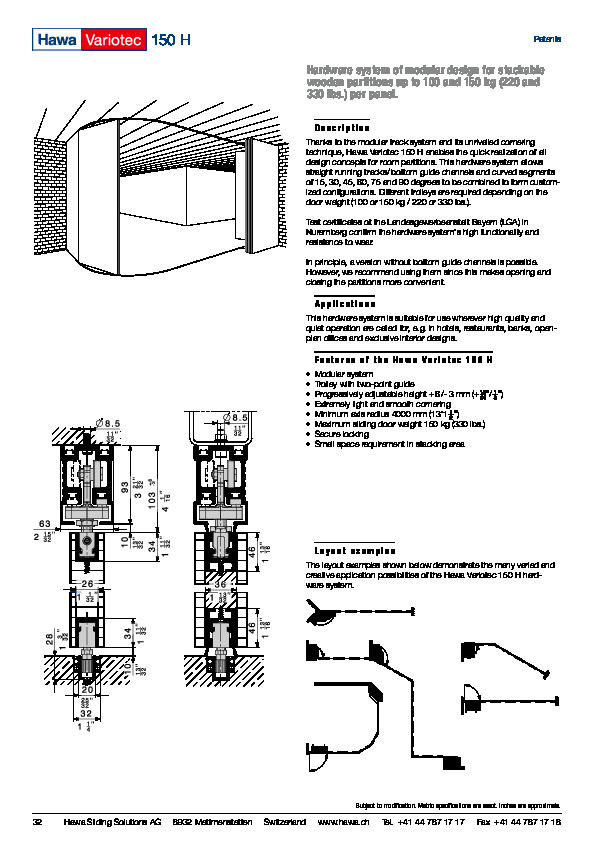

HAWA VARIOTEC 150 H - catalog

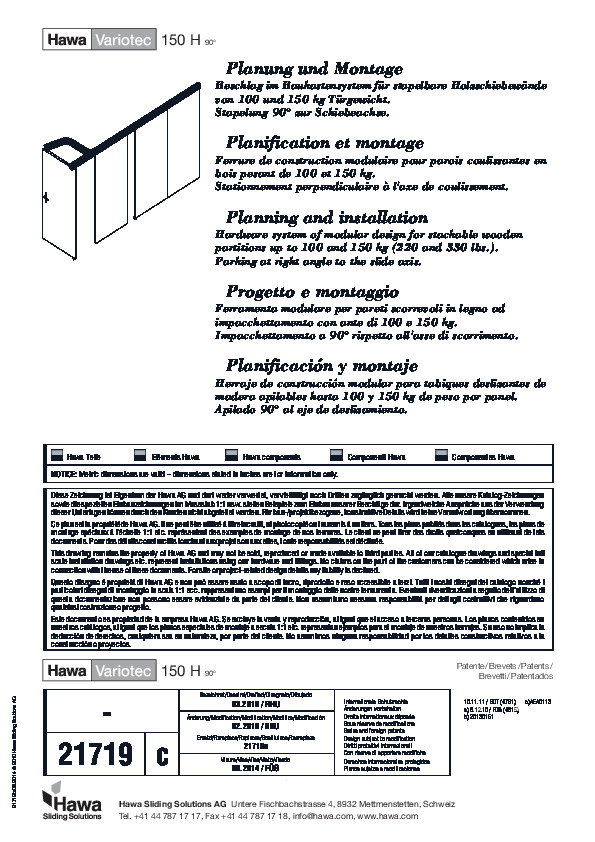

HAWA VARIOTEC 150 H - assembly instructions with sash alignment at 90° to the sliding axis

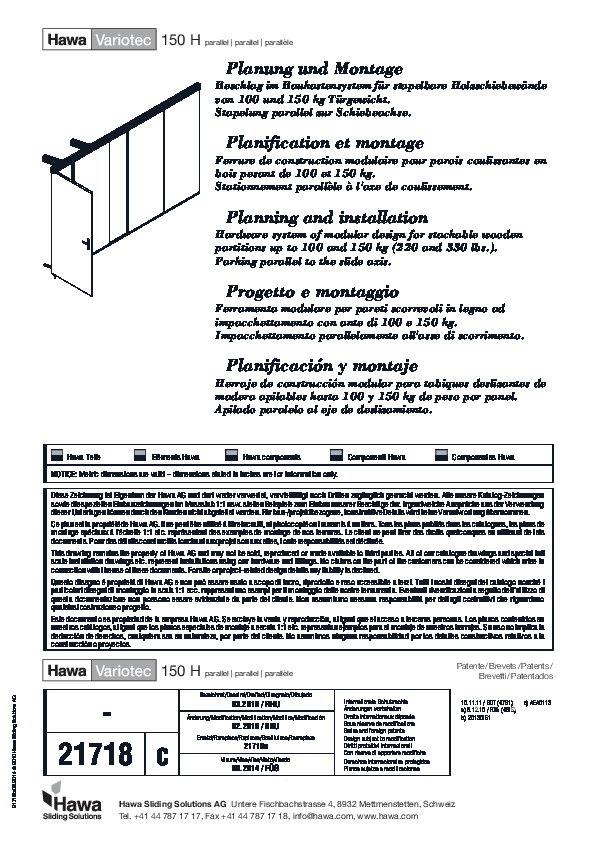

HAWA VARIOTEC 150 H - assembly instructions with sash alignment parallel to the sliding axis
