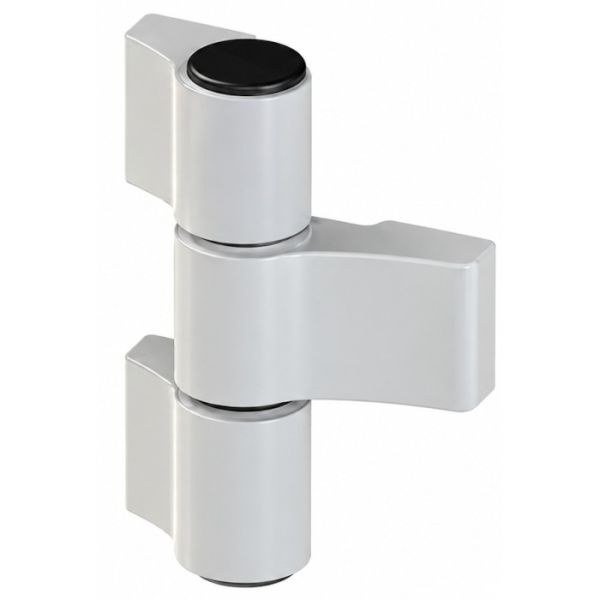

DOMINA HP 3-osalised hinged alumiiniumustele

3-osalised hinged alumiiniumustele DOMINA HP

Tootja - GIESSE (Itaalia)

• kruvitavad hinged alumiiniumprofiilidest ustele
• sobivad rasketele ja intensiivselt kasutatavatele ustele avalikes hoonetes
• CE-sertifikaat vastavalt standardile EN1935 – vastab kasutusklassi 4 nõuetele
• pikaajaline vastupidavus: klass 7 – 200 000 katsetsüklit
• SKG sissemurdmiskindluse sertifikaat
• kandevõime:
  • 180 kg – 2 hinge ühe ukse kohta
  • 200 kg – 3 hinge ühe ukse kohta
• mikromeetriline 3-suunaline reguleerimine
  • külgsuunas: +/- 2,5 mm
  • kõrgus: 0 + 4 mm
  • kõrguses: +/- 0,5 mm
• reguleerimine on võimalik ka pärast ukse paigaldamist
• lihtne ja kiire paigaldus – 2 komponendirühma kõrge eelpaigaldusastmega
• ekstrudeeritud alumiiniumist vahedetailid kasutamiseks katkestamata profiilidega
• 3 tüüpi paigaldussüsteemi
• profiili freesimise läbimõõt: 11 mm
• kruvide keskpunktide vahekaugus: 62,5 mm / 70,5 mm
• viimistlus: hõbedane toon (tellimisel saadaval ka muud viimistlusvariandid)

Domina HP hingede paigaldamisel kasutatakse 3 tüüpi kinnitussüsteeme:

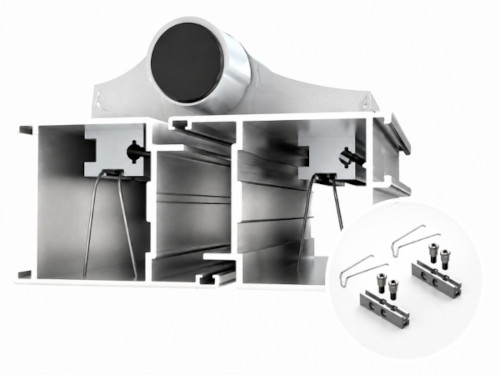

• traditsiooniline paigaldus vastuplekkidega

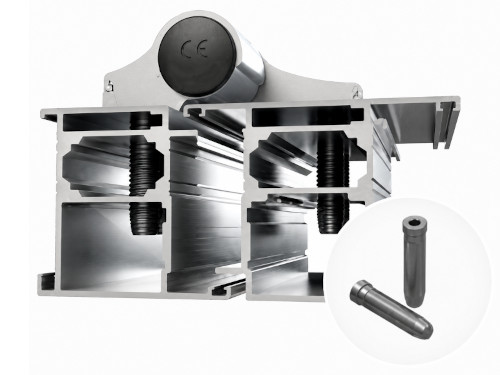

• kiirpaigaldus M12 otsese kinnituse kruvidega (soojustatud profiilidele)

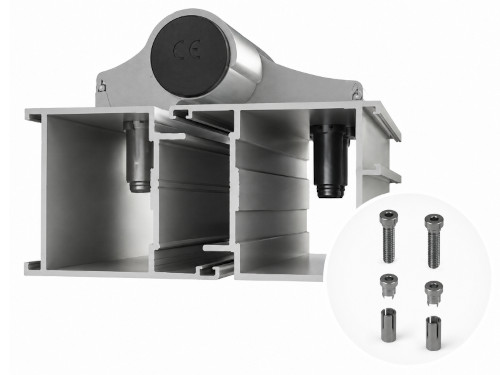

• kruvid paisuvate tüüblitega (ühekambrilistele profiilidele)

Kinnitussüsteem tuleb valida vastavalt nõutavale kandevõimele ja kasutusotstarbele..

Mõlemad kiirpaigaldussüsteemid – M12 kruvid ja paisuvad tüüblid – sobivad ideaalselt hingede vahetamiseks ja/või täiendavaks paigaldamiseks juba olemasolevatele ustele, kuna võimaldavad mugavalt paigaldada hingesid juba paigaldatud ustele ja suletud perimeetriga raamidele.

Mõlemad kinnitussüsteemid ei vaja profiili spetsiaalset töötlemist – piisab standardsest 11 mm avast, mille saab puurida ka spetsiaalse šablooni abil.

TEHNILINE DOKUMENTATSIOON

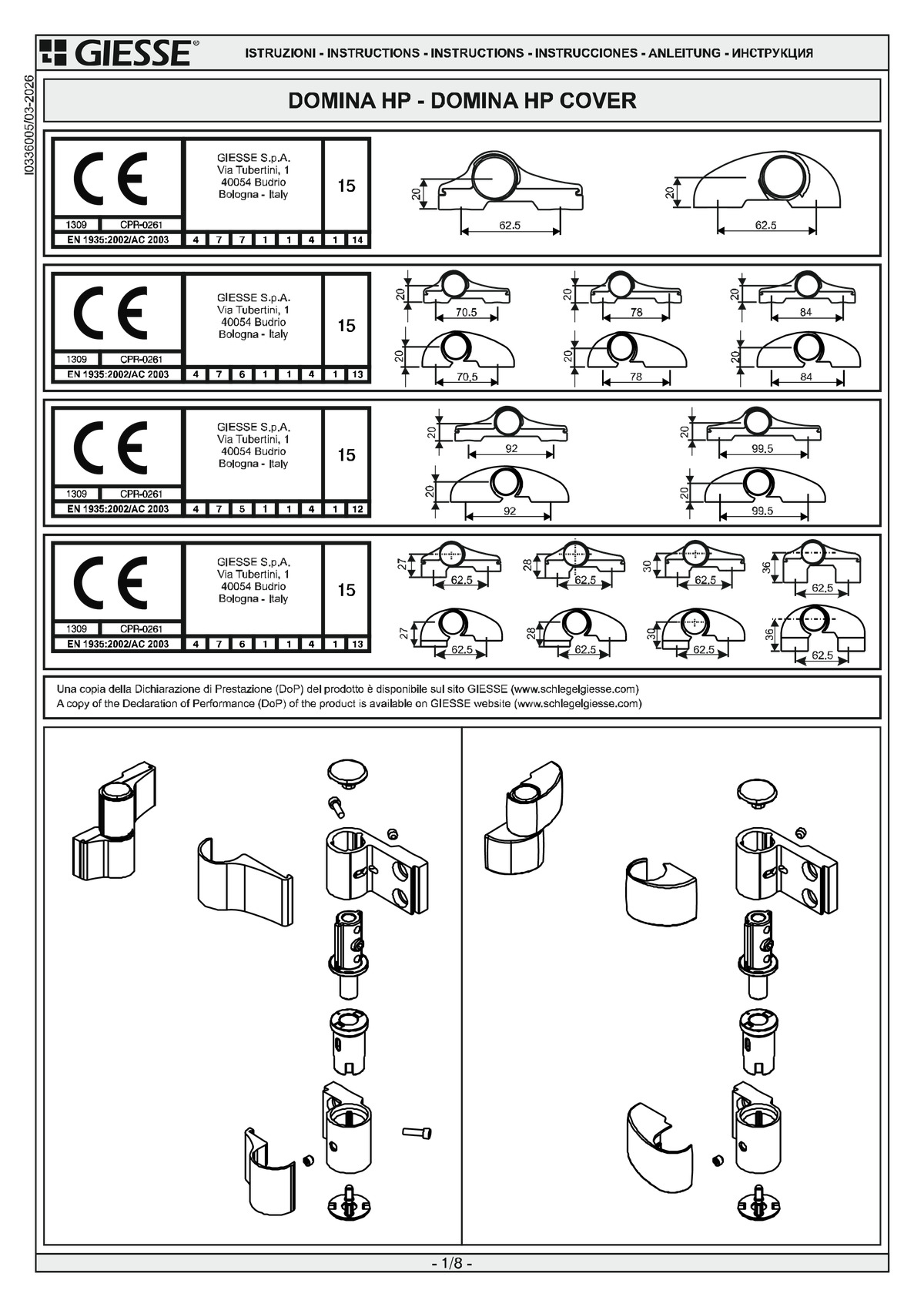

DOMINA HP installation instructions
