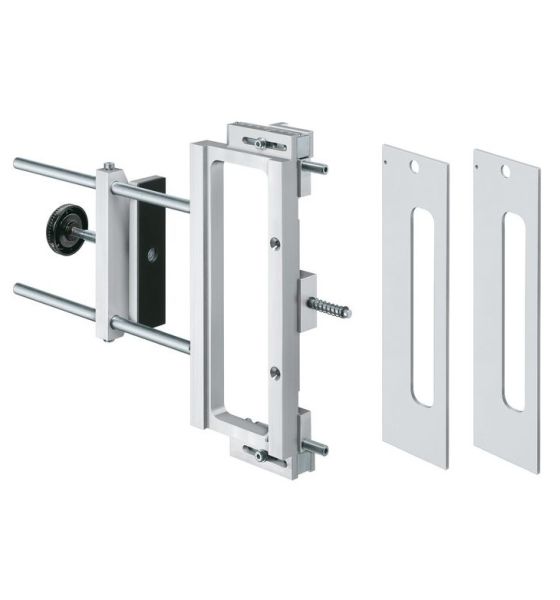

Freesimisplaat SIMONSWERK VX 7939/160 FD hingede jaoks

SIMONSWERK VX 7939/160 FD freespingid hingedele

• Jigikomplekti kuuluvad jigiraam ja klamber.
• Šabloonide sisestused tuleb osta eraldi.
• Universaalne rakendus DIN  parempoolsete ja vasakpoolsete uste jaoks.
• Võimalik šabloonide rentimine.
• Freesi tera Ø24 mm ja freesi kopeerimisrõngas 30 mm (müüakse eraldi)

Kokkupaneku sammud

1. Kinnitage šablooniklamber koos juhikutega šablooniraamile.
2. Reguleerige šablooni kinnitamine halli konstruktsioonile ja kinnitage kinnituskruvidega.
3. Kinnitage šabloon tooriku külge lukustusrõngaga.
4. Sisestage sisestus ja tehke ligikaudsed seadistused vastavalt antud rööpmel- ja nurgaparameetritele.
5. Tehke peenhäälestused spindlite abil.

Lõpetamine

• šablooniraam (kuulub šabloonikomplekti)
• šablooni kinnitamine (kuulub šabloonikomplekti)
• šablooni sisestused (tarnitakse eraldi)

Tööriistad ja tarvikud freesimiseks:

• freesitera Ø24 mm
• 30 mm freesimisrõngas
