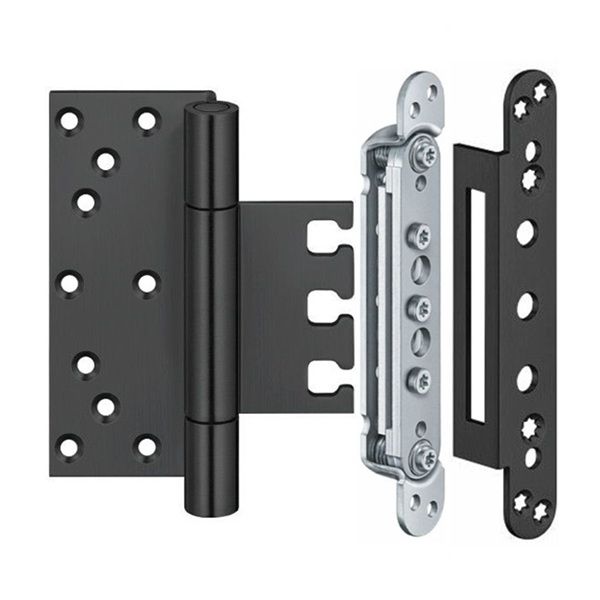

Objektide hingede komplekt koos kinnituskonstruktsiooni ja kattega VX 7729/160-4 HA MSTS, VX 7531 3D, VX 7561 KK

Objektide hingede komplekt koos kinnituskonstruktsiooni ja kattega VX 7729/160-4 HA MSTS, VX 7531 3D, VX 7561 KK

Tootja - SIMONSWERK (Saksamaa)

• väljapoole avanevatele puidust/alumiiniumist ustele ilma ülemise liistuta
• konstruktsioon keevitatud teljerulliga
• integreeritud teljefiksaator hingede väljatõmbamise vastu
• komplektis 3D-reguleeritava vastuselemendiga VARIANT VX 7531 3D
• sisemine, läbilõikamatu telg
• peidetud, isemäärivad aksiaalsed-radiaalsed liuglaagrid
• universaalselt kasutatav DIN-standardile vastavate parempoolsete ja vasakpoolsete uste jaoks
• maksimaalne koormusvõime: 160,0 kg (antud koormusväärtus kehtib 2 hingele ühe tiiva kohta, arvestades ka komplektis oleva kinnituskonstruktsiooni koormusvõimet)
• rulliku pikkus: 160,0 mm
• rulliku Ø: 22,5 mm
• materjali paksus: 4,0 mm
• kruvid: 6,0 x 50,0 mm
• materjal: roostevaba teras
• viimistlus: must RAL9005

Kinnituskonstruktsioon VX 7531 3D

• kinnituskonstruktsioon eriti raskete objektide ustele, nii liistuga kui ka ilma
• mõeldud täispuidust raamidele
• ühilduv objektide hingedega VARIANT VX
• universaalselt kasutatav DIN parempoolsetele ja vasakpoolsetele ustele
• astmeteta 3D-reguleerimine: külgsuunas +/- 3,0 mm, kõrguses +/- 3,0 mm, sügavuses +/- 3,0 mm
• freeside Ø: 24,0 mm
• mõõtmed: 180 x 24 mm
• maksimaalne koormus: 400,0 kg (antud koormusväärtus kehtib 2 hingele ühel tiival, arvestades ka komplektis oleva hinge koormusväärtust)
• kasutatav koos hingega VX 7561 KK
• materjal: tsingitud teras

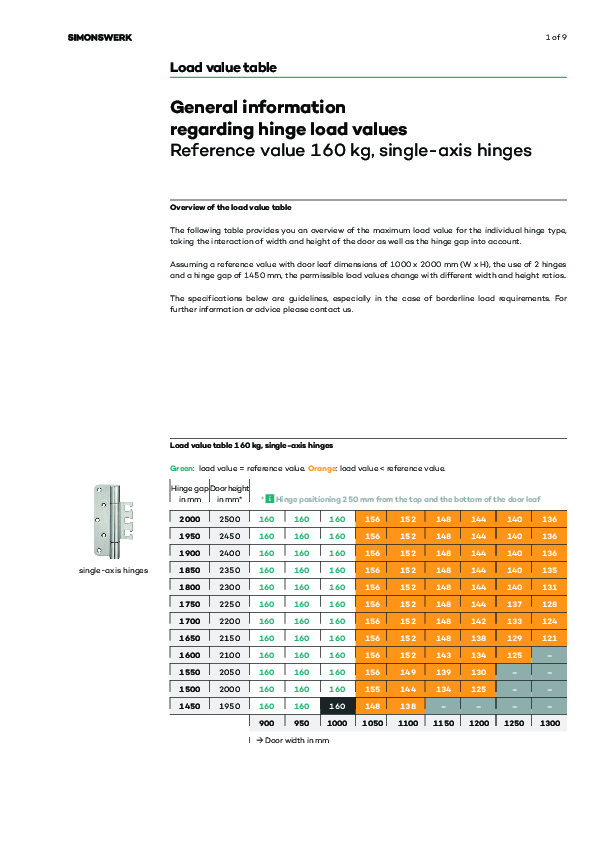

SIMONSWERK load values for single axis hinge, 160kg (EN)
