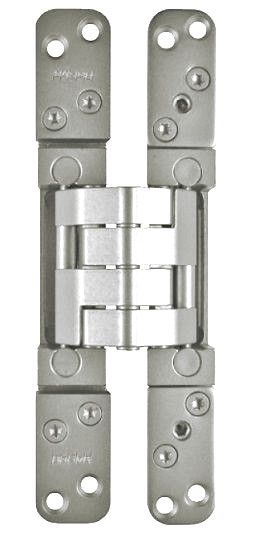

PIVOTA® DX 100 3-D varjatud hinged

Varjatud hinged PIVOTA® DX 100 3-D
Tootja - BaSys (Saksamaa)

• • avanemisnurk: 180°
  • saab freesida lehele ja kasti
  • sobib puidust ustele ilma vöörita
  • maksimaalne koormus: 120 kg (2 hingedega ukselehe kohta)
  • reguleeritav 3 mõõtmes: külgmine (+/- 2/1 mm), sügavus (+/- 3 mm) ja kõrgus (+/- 3 mm); vt paigaldus- ja reguleerimisjuhendit
  • universaalne mõlemale lehele, mõlemas suunas
  • suurus: 180 x 27/24 mm
  • saranad on testitud 200 000 pikkade elueade testis
  • hing on freesitud täisterasest, välja arvatud liigendi liikuv osa (standardselt alumiiniumist). 45 ja 60 minutilise tulekindlusega tuletõkkeuksed nõuavad alumiiniumosa tihendamist vastavalt tuleohutusnõuetele
  • hingeversioon DX-100 "Steel" on saadaval ka täisterasest, kaasa arvatud liikuv liigend, kasutamiseks 60-minutilise tulepüsivusega tuletõkkeuksed (hind nõudmisel)
  • Materjal:

• • • harjatud nikeldatud (F2)
    • roostevabast terasest varju
    • hõbedane (F1)

klassifitseerimiskood vastavalt DIN EN 1935
4 7 5 1* 1 4 1 12a**
* EI30
**12a = 100 kg koormuskatse / 200 000 tsükli pikkuse eluea katse
