Reguleeritav hing RDBB807 89/89

RDBB807 89/89 laagritega hinged

Tootja - BSW (Saksamaa)

• mõeldud suurema koormusega ustele, sobivad kasutamiseks avalikes hoonetes
• fikseeritud teljega, roostevabast terasest vahe-rõngaga ja laagrikuuliga
• eemaldatav laagrikinnitus ümarate nurkadega
• roostevabast terasest vahe-rõngas
• Tellimisel palun märkige hingede suund
• Vastab EN 1935 nõuetele, omab ELi vastavussertifikaati (CE)
• Maksimaalne koormus: kuni 100 kg (2 hingi ukse kohta)
• suurus: 89x89 mm
• telje läbimõõt: 16 mm
• materjali paksus: 3 mm
• Kruvid: 4,5 x 40 mm
• Roostevabast terasest hinged 89x89 klassifikatsioonikood vastavalt standardile DIN EN 1935: 4 7 5 1 1 4 0 12
• Võimalikud viimistlused:

• • teras, pihustatud, galvaanitud alumiiniumkattega toonis F1 (GVF1)
  • lihvitud, pronksitud teras (BZG)
  • poleeritud kroomitud teras (CMP)
  • tsingitud teras (GV)
  • matt roostevaba teras AISI304 (STD)
  • harjatud poleeritud teras (WD)
  • valge (WE)
  • poleeritud ja lihvitud teras (WF)
  • nikeldatud teras (NF)
  • must matt

Paigaldamine

Tehnilistes andmetes märgitud hingede maksimaalne kaal viitab hingedele, mille parameetrid on 2000x1000x40 mm ja 2 hinged. Tegelikku koormust kajastava korrigeeritud ukse kaalu arvutamiseks, mida kasutatakse sobivate hingede valimiseks, tuleb arvesse võtta järgmisi tegureid:

• paigaldatud ukse sulgur: +37%
• paigaldatud ukseautomaatika: +50%
• paigaldatud uksepiirang (uksepiirangu paigalduskoht hingede poolel >60% ukse lehe laiusest): +50%
• eriti laiad uksed – iga cm kohta (kuni 120 cm kokku): +1,5%

Laiemate uste hingede valiku ja muude ebamääraste küsimuste korral konsulteerige spetsialistidega.

Kolmanda hinge kasutamine ei mõjuta oluliselt maksimaalset lubatud koormust, kui see on paigaldatud ukse lehe keskele, et vältida ukse lehe kõverdumist või saavutada ukse sümmeetriline välimus. Kolmanda hinge kasutamine on soovitatav ukse sulgurite ja automaatsete ukseavajatega ustel või eriti laiad ustel, paigaldades selle ukse lehe ülaossa (hingede paigaldusjoon 350 mm ülemisest hingest allpool), et vähendada avamisprotsessi käigus ülemisele hingele mõjuvat jõudu. Määratud koormusväärtuste saavutamiseks on vaja järgmist:

• paigaldus tuleb teha täpselt, professionaalselt ja veatult;
• kasutada tootja soovitatud kruvisid;
• tagada kasti stabiilsus ja kindel kinnitus seinale;

Dokumentācija

Hinge classification (LV)

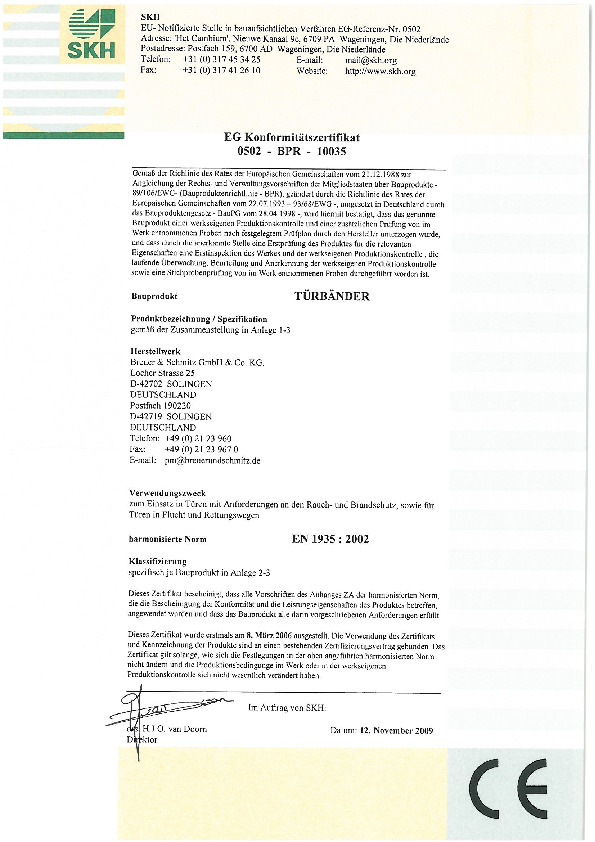

EU Certificate of Conformity (CE): 0502-CPD-10035 (DE)

EU Certificate of Conformity (CE): 0502-CPD-10035 (EN)

Declaration of performance EīD 002 BauPVo 20130714 DE

Declaration of performance EīD 002 BauPVo 20130714 LV
