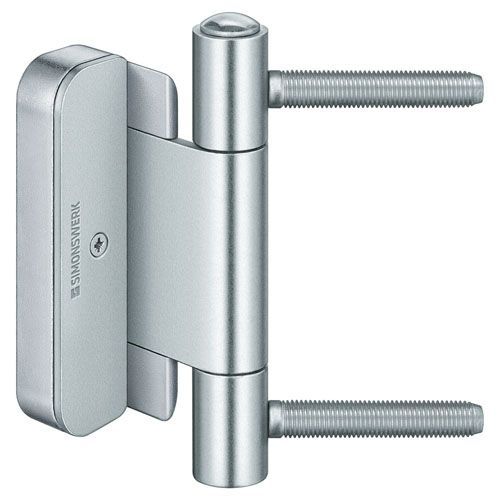

Reguleeritavad hinged välisustele BAKA Protect 2010 2D MSTS

Reguleeritavad välisuste hinged BAKA Protect 2010 2D MSTS
Tootja - SIMONSWERK (Saksamaa)

• • integreeritud teljelukk (MSTS) väljapoole avanevatele ustele
  • ratsionaalne ja ökonoomne paigaldus tänu nutikale šabloonisüsteemile
  • sobib ka kitsaste lehtede profiilide jaoks
  • suur kandevõime kuni 120 kg (kehtib 2 hingega varustatud 1000 x 2000 mm suurusele lehele; hingede vahe: 1435 mm)
  • kvaliteetne laagritehnoloogia, mis ei nõua erilist hooldust
  • erinevate viimistlustega hingevooderdused
  • reguleeritav 2 mõõtmes: külgmine (+/- 3 mm), sügavus (+/- 3 mm)
  • sisemine telg
  • varjatud leheosa

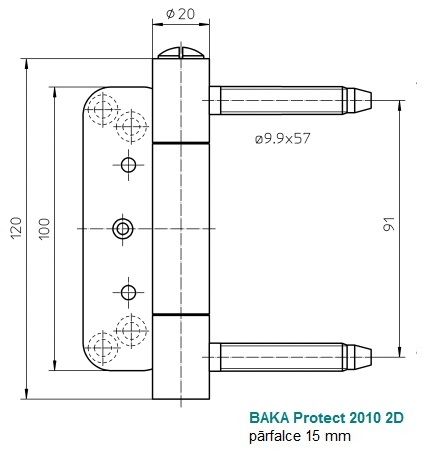

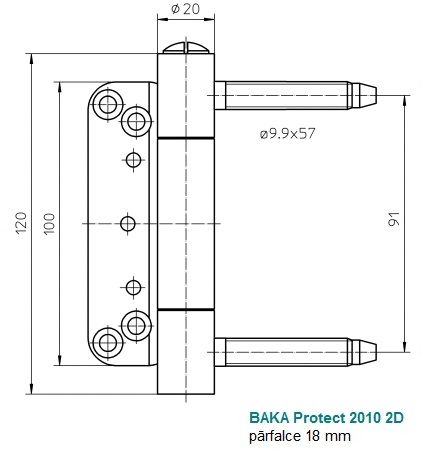

  • rulli pikkus: 120 mm, läbimõõt: 20,0 mm
  • freesimise läbimõõt: 20,0 mm

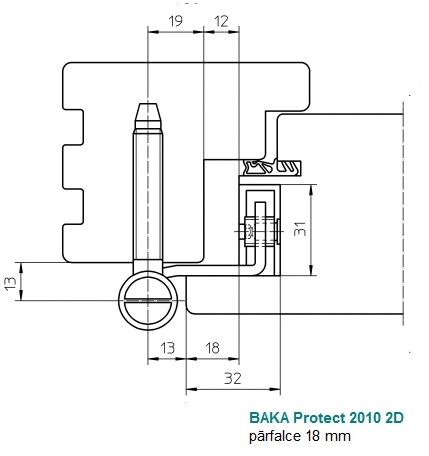

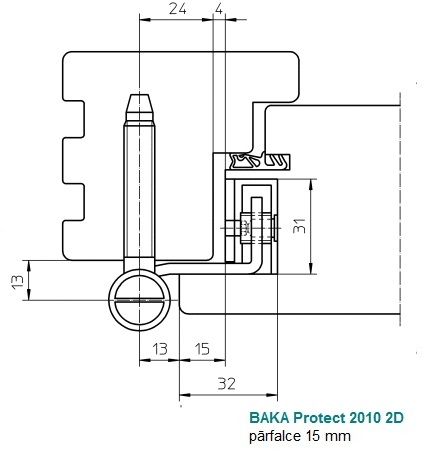

  • üleääriku laius: 15 mm, 18 mm
  • sobib kõikide profiilide geomeetriate jaoks
  • kasutamiseks tugevdatud purunemisvastase kaitsega ustes
  • CE-sertifikaat
  • Materjal:

• • • kergelt tsingitud teras
    • roostevaba teras

Klassifitseerimiskood vastavalt DIN EN 1935
2 7 3 0 1 ^*1 0 ^10*2
*1 sõltuvalt pinnaviimistlusest
*2 Vastupidavuskatse, mis on tehtud 120 kg kaaluva lengi suhtes

Paigaldusparameetrid ja reguleerimine

BAKA 2000 2D reguleerimine (398,76 kB)

Hingede paigaldusparameetrid vastavalt DIN 18868 (562,16 kB)

Dokumentatsioon

Hingede klassifikaator (704,20 kB)

Toimivusdeklaratsioon DE (199,68 kB)

Toimivusdeklaratsioon EN (815,93 kB)

SIMONSWERKi hinged ELi (CE) vastavustunnistus (420,05 kB)

Täiendav tehniline teave

Saranate kandevõime, SIMONSWERKi soovitused saranate valimiseks (710,48 kB)

SIMONSWERK ühe telje hingede kandevõime 120kg (EN) (565.05 kB)
