Sulgurisüsteem GEZE TS 5000L E-ISM BG topeltuksele koos integreeritud Hold-Openiga

Sulgemissüsteem kahepoolsetele ustele GEZE TS 5000L E-ISM BG koos integreeritud Hold-Open lukuga

Tootja - GEZE (Saksamaa)


• kahe ukse sulgurisüsteem, mis koosneb 2 sulgurikorpusest ja ühisest rööpast koos integreeritudsulgemisjärjekorra koordinaator ja Hold-Open avamisasendi blokeering mõlemale lehele
• sulgemisjärjekorra koordinaator tagab õiget sulgemisjärjekorda, kusjuures kõigepealt sulgub passiivne ja seejärel aktiivne ukseleht
• sulgemissüsteem on ette nähtud kahepoolsete tuletõkkeuste jaoks, mis peavad olema pidevalt avatud asendis:
  • uks fikseeritakse avatud asendis, kui UATSist saadav 24 V voolu lülitatakse sulgurile.
  • häire korral katkestatakse toide ja uks sulgub õiges järjekorras.
  • soovitatakse paigaldada ukse lähedusse kohalik lüliti, et võimaldada detsentraliseeritud voolu katkestamist ja ukse vabastamist lukustatud asendist

• integreeritud elektriline Hold-Open sulgur ukse lukustamiseks avatud asendis.
• reguleeritav avamisjõud
• avatud asendis hoidmise vahemik: alates [[VÄLJAKUTSE_VÄLJAKUTSE]] 80°
• tööpinge: 24 V DC
• vastab nõuetele, mis on kehtestatud tuletõkkeustele, mille avanemisfunktsioon on passiivne leht vastavalt standardile EN 1125
• sertifitseeritud tulekahju- ja suitsuuste jaoks , tingimusel et sulgemisjõud on seatud 3 või rohkem
• sulguri korpus peab olema paigaldatud ukselehe tõukepoolsele küljele.
• universaalselt kohaldatav väljapoole või sissepoole avanevate DIN-uste puhul paremale ja vasakule avatavate uste puhul
• maksimaalne avanemisnurk: 130°
• maksimaalne lehe laius: 1400 mm
• hingede vahe: 1360 - 2800 mm
• minimaalne fikseeritud lehe laius: 380 mm
• sulgemiskiirus reguleeritav eestpoolt klapi abil, hüdrauliline otsasõrm ja tuulepidur
• eestpoolt reguleeritav sulgemisjõud - mõõtmed 2-6 vastavalt EN 1154 A

  • suurus "2" kuni 850 mm laiustele lehtedele
  • suurus "3" kuni 950 mm laiuste lehtede puhul
  • suurus "4" kuni 1100 mm laiuste lehtede puhul
  • suurus "5" kuni 1250 mm laiuste lengide jaoks
  • suurus "6" - kuni 1400 mm laiuste lengide jaoks
• optiline sulgemisjõu indikaator
• ülekoormuse kontrollventiil
• termostabiliseeritud ventiilid
• sulguri korpuse suurus: 287 x 47 x 60 mm
• rööpmel suurus: 2665 x 55 x 30 mm
• rööbas on kaitstud vandalismi eest paindliku Bowdeni kaabli abil
• piklikud kruviaugud võimaldavad paigaldusasendis rööpa horisontaalset reguleerimist 4 mm
• standardvärvid: hõbedane, valge RAL9016, must RAL9005
• soovi korral iga RAL-värv, ka roostevaba teras

• Sulguri korpuse kinnitusplaat 287 x 60 x 5 mm
  Võimaldab sulguri kinnitada tasapinnale rohkemates kohtades kui ainult 3 kruvi sulguri korpuses.
  Vajalik 2 tükki!


hõbetoon Kood: SB00004574	must RAL9005 Kods: SB00004159

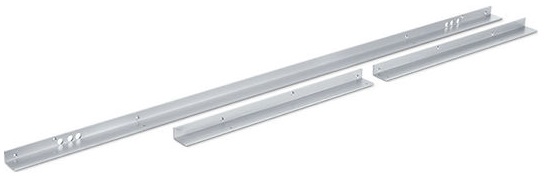

• Rail paigaldusnurga komplekt
  võimaldab riba kruvida kasti põhjas asuvasse süvendisse.
  Kood: SB00004431




• Kinnitusplaat
  võimaldab rööpme kruvida vaheseina siseküljele.
  Kood: SB00004432



• Rööpale paigaldatav avause piiraja
  Asendab uksepiiraatorit.
  Kood: SB00004445 (1 või 2 tükki vastavalt vajadusele)



• Raudteejuhik
  Remondikomponent purunenud plastist juhiku asendamiseks
  Kood: SB00004525
