TITAN AF hingedega/kallutatava akna riistvara

TITAN AF riistvarasüsteem kallutatavatele/keeratavatele akendele

Tootja - SIEGENIA(Saksamaa)

• riistvara puit-, puit-alumiinium- ja plastakendele
• paindlik integreerimine olemasolevatesse akende tootmisprotsessidesse
• komponentide tehnoloogilised täiustused innovaatiliste tehnoloogiliste ühendustega vähendavad paigaldusaega, tagavad lihtsustatud tootmisprotsessi ja kõrge funktsionaalsuse
• lihtne ja kuluefektiivne komponentide vahetus
• läbimõeldud varuosade sortiment võimaldab oluliselt vähendada lao- ja logistikakulusid
• kvaliteetsed materjalid, millel on tõhus korrosioonikaitse ja pikaajaline vastupidavus äärmuslikele ilmastikutingimustele
• turvalisus kõikide aknasuuruste puhul väikese arvu osadega, alates põhiturvalisuse tasemest kuni täiustatud turvatasemeni RC3
• hingepoolsed riistvaraelemendid võivad olla kruvitud või varjatud
• komponentide mitmekesisus võimaldab individuaalselt kohandada furnituuri peaaegu igale aknatüübile ja paigaldusvariandile sobivaks
• mitmekülgsed lahendused standardsete lävede ja ühe tasandi lävede jaoks kuni turvatasemeni RC2
• suurem kasutusmugavus
• sertifitseeritud vastavalt standardile EN 13126-8:2018
• korrosioonikindlusklass 5 vastavalt EN 1670:2007 - eriti kõrge
• vastab standardile EN 12400:2003 Pikaealisuse klass 3 - 20 000 katsetsüklit

---

Väärtuselemendid

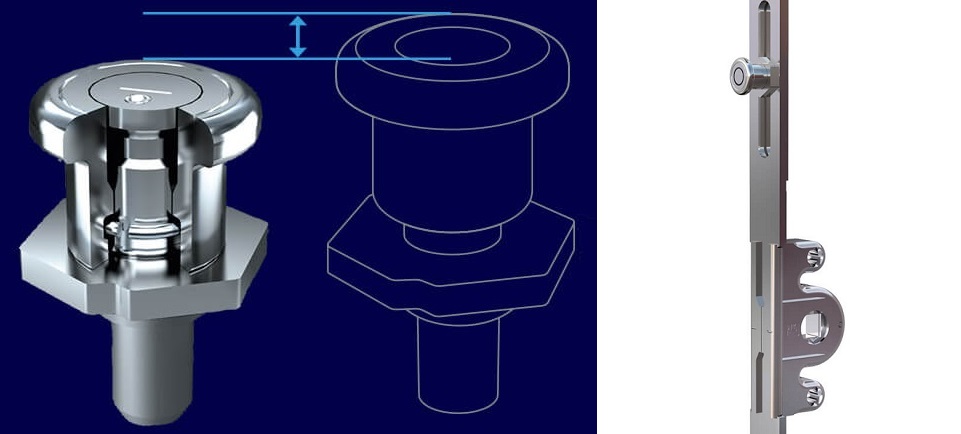

Sulgemiskäik koos mugavuse "seenekujulise" tihvtiga
Uued mugavus- ja ohutusstandardid lihtsate lahendustega

• astmeteta kõrguse reguleerimine lihtsaks ja absoluutselt täpseks monteerimiseks
• tasandab automaatselt tolerantsid, vähendades oluliselt reguleerimisele kuluvat aega tootmis- ja paigaldusprotsessides
• kohaneb automaatselt üldtingimuste muutustega, nt temperatuurikõikumised
• tagab alati optimaalselt reguleeritud ja kauakestva sulgemissüsteemi
• tõhus süsteemi kokkupanek koos vähendatud detailide arvu ja ratsionaalsema ladustamise kasutamisega kuni RC2 ja kõrgemate lahenduste puhul
• kõrge purunemisvastane tase teostatav
• külgsuunaline pöörlev reguleerimine võimaldab süsteemi täiendavat individuaalset kohandamist võimalike tolerantside järgi

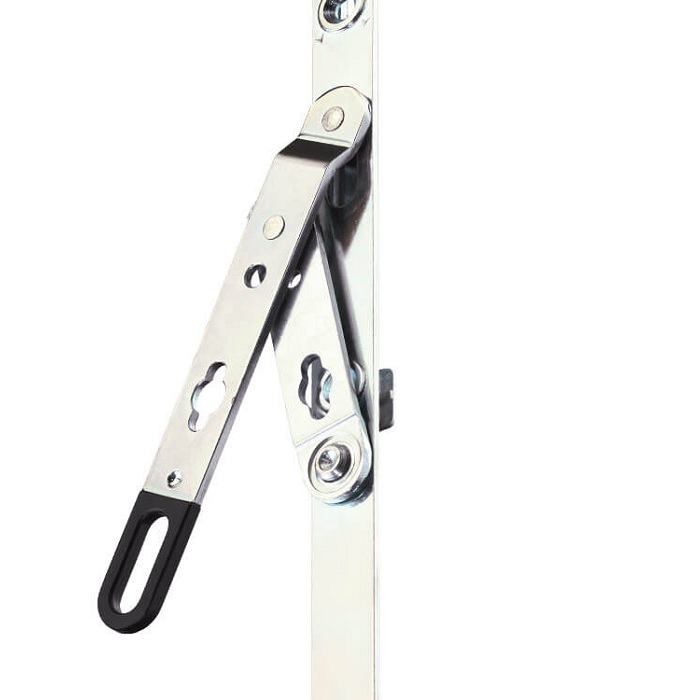

Savires ülekanne 16/7
Aja ja kulude kokkuhoidmiseks

• saab kasutada ka kitsaste profiilide puhul
• freesimisvuuk ainult 7 mm - pool standardist
• madal freespuur vähendab oluliselt freesitava materjali hulka ning säästab tootmisprotsessis aega ja kulusid
• võimaldab realiseerida suuremaid klaaspindu ja seega suurendada elamismugavust suurema valgusega eluruumides
• keevitatud tagaplaadid koos integreeritud lukustusseadmega
• kui esmane piirdeklaas on lukustatud, lukustub automaatselt ka teine piirdeklaas, mis kaitseb akent väljastpoolt tuleva riistvara omavolilise käitlemise eest
• sissemurdmiskaitse kuni RC2
• sekundaarse hoova pikendus võimaldab akna lihtsat avamist ja sulgemist

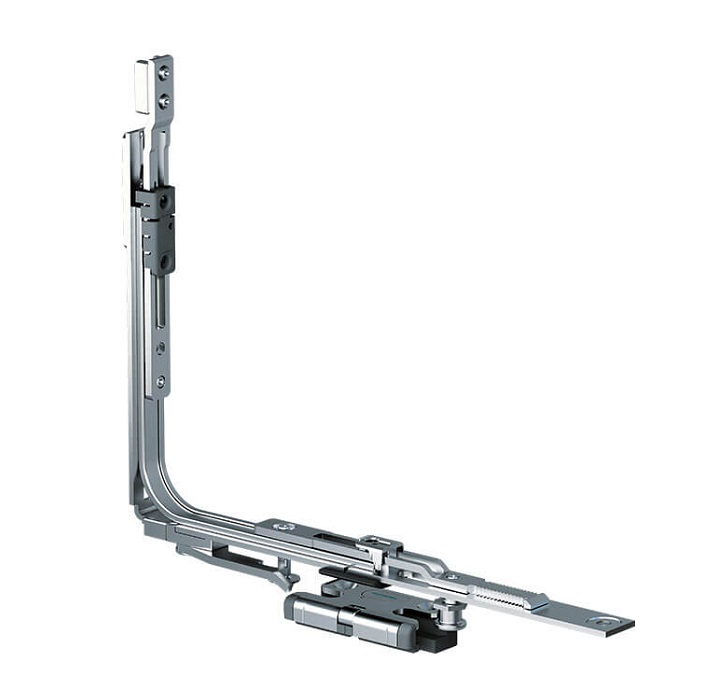

Multifunktsionaalne nurgaülekanne
Üks osa - palju eeliseid

• kõigi aknavormide ja -mõõtude puhul
• kombineerib mitu funktsiooni, suurendades oluliselt mugavust minimaalse ladustamisinvesteeringuga
• eriti lihtne avada, sisse- ja väljapoole tõmmata ning sulgeda tänu õigeaegsele tõstmisele ja pidurdamisele aknaraamile
• integreeritud lisafunktsioonid: lukustus tagasipööratud asendis, lukustusmehhanism, aknaluugi tõstmine, väärkasutuslukk

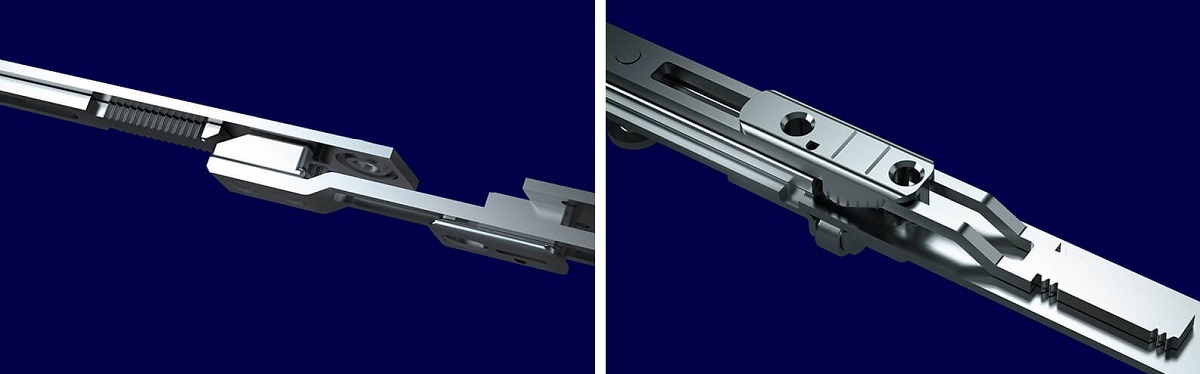

Komponentide ühendused ja kinnitusdetailid
Kõrgeima täpsusega side ja suurepärane vastupidavus konstruktsioonitolerantsidele

• komponentide standardühenduses kasutatakse ainult ühte kruvi iga ühenduskoha kohta koos täiendava kruvi tsentreeriva tükiga, mis tagab äärmiselt täpse fikseerimise
• kõigi süsteemi komponentide turvaline kinnitamine
• kokkupanekut hõlbustab peenike, suure täpsusega liitekoht, millel on liimimiskohas kaldkant
• komponentide lihtne ja turvaline kinnitamine; komponentide pikaajaline ja täpne kinnitamine
• vähendatud montaaži- ja paigaldusaeg; optimaalne lahendus käsitsi ja (pool)automaatselt paigaldamiseks
• ohutusklassi tõstmine RC 1 ja RC 2 klassi ilma täiendava lühendamisprotsessita

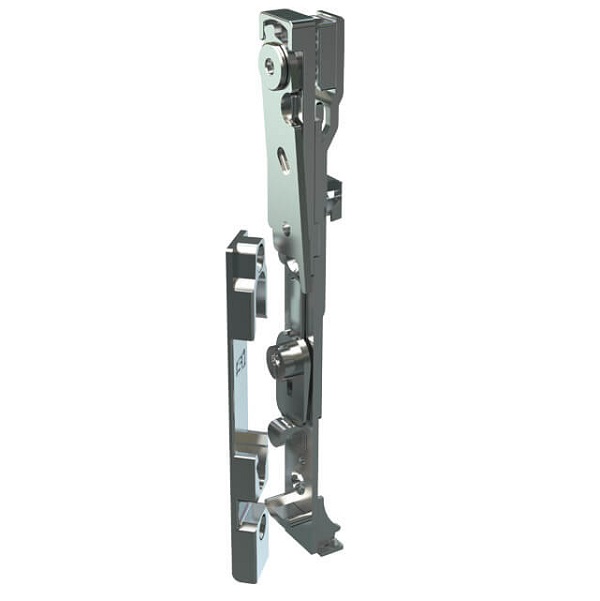

Väärtuse taastamise elemendid
Stabiilsus kõigi aknasuuruste puhul

• kõrvaldab korpuse väändumise ja "kõndimise" ohu
• ühildub korpuse tõstukiga, mida on võimalik paigaldada ka lisavarustusena
• suur kasutusmugavus
• reguleeritav sügavus optimaalse tihendamise tagamiseks
• integreeritud löögi- ja kallutusvastane kaitse tagasipööratud asendis

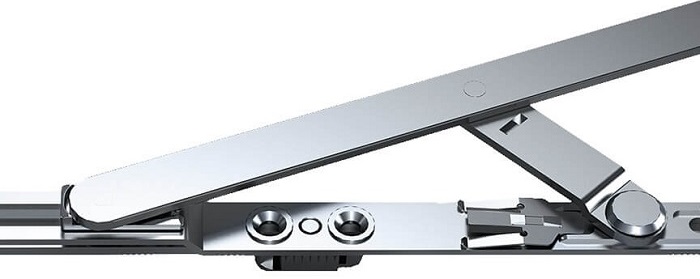

Käärid
Pingutab rohkem, pidurdab õrnalt

• õhem käärimismehhanism - tagab suuremad tolerantsid
• täiustatud kääride konstruktsioon võimaldab ka väga laiad siibrid hõlpsasti ja vaevata sulgeda
• piduripuks tagab õrna libisemise lamavasse asendisse
• integreeritud kaitse püstiasendis löömise vastu, mis toimib ka sulgemise summutina
• rõhtlukustus ebaõige kasutamise korral püstiasendis
• kõrge koormuskindlus, kõrge kulumiskindlus, parem kasutusmugavus tänu integreeritud plastlaagritele

---

Saranate külgmised elemendid

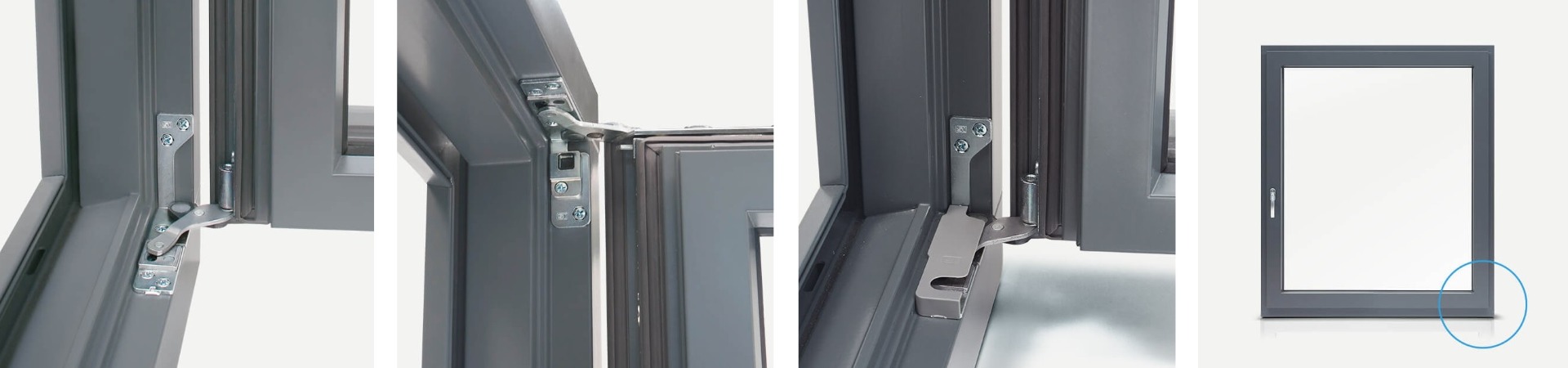

Varjatud hingekonstruktsioon TITAN axxent 24+

• kõrge eeltööde tase ja ainult 4 hingede külgelementi akna kohta
• ei nõuta täiendavaid raamiosi ja ülekandeid
• komponent tarnitakse eelnevalt kokkupanduna, mis tagab kiire paigaldusaja
• lihtne aknaraami riputamine kergelt avatud või kallutatud asendis
• lihtne 3D-reguleerimine
• astmeteta sügavuse reguleerimine ülemises ja alumises pöördepunktis tagab optimaalse tihendamise
• puidu- ja puit-alumiiniumprofiilidele, mille falsksügavus on vähemalt 24 mm, samuti plastprofiilidele ja alumiiniumisüsteemidele, mille riistvarasuurus on 16 mm, sobib
• kandevõime kuni 150 kg ilma täiendavate konstruktsioonielementideta
• täielikult varjatud pöördepunktid akna täiuslikuks kujundamiseks
• kauakestvad ja kulumiskindlad komponendid
• pidev tihendus ja integreeritud sügavuse reguleerimine kõrgema soojusisolatsiooni tagamiseks
• pikaajaline kõrge kasutusmugavus koos paigaldusjärgse reguleerimisega
• elegantne kapuuts tolmukaitseks nurgasarnituuridel

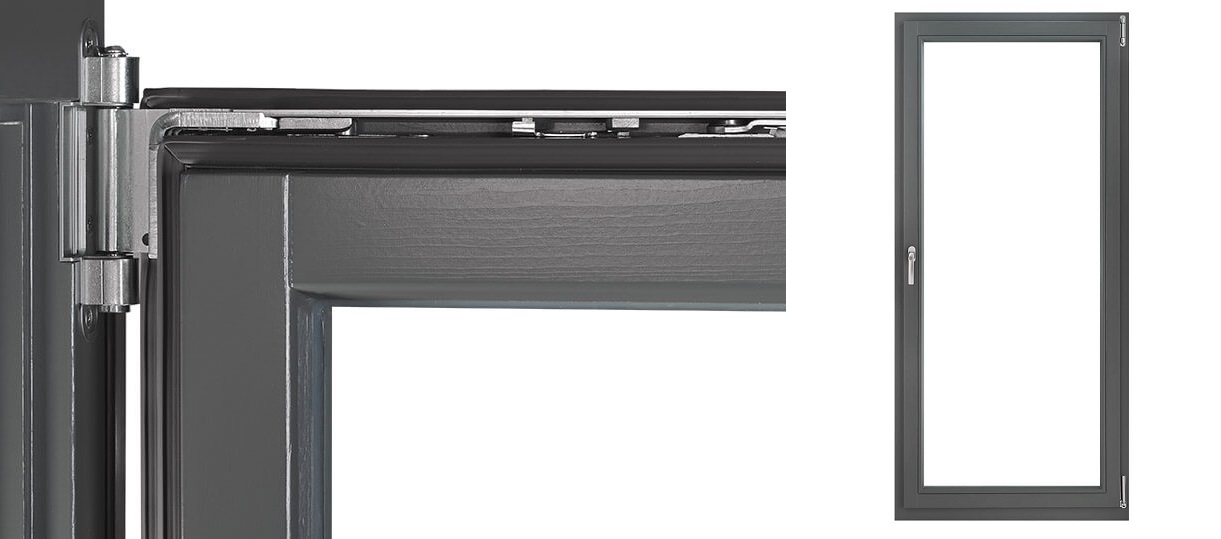

TITANi raskekaaluline kruvitav hingekonstruktsioon

• tagab raskete uste hõlpsa avamise, säilitades samal ajal kõrge turvalisuse ja atraktiivse disaini
• puidust ja puit-alumiiniumist akendele kuni 1,80 m laiusele ja 3 m kõrgusele
• kuni 200 kg raskused hingedega/kallutatavad ja kuni 300 kg raskused hingedega aknaluugid
• kõrge kulumiskindlus on tagatud tänu optimaalsele terase ja valumetalli kombinatsioonile ning spetsiaalsele pinnatöötlusele
• uuenduslik laagritehnoloogia tagab pikaajalise kõrge kasutusmugavuse
• raami freesimine on identne standardakendega
• pidev hermeetilisus ilma soojussildadeta
• hingetahvli kinnitamine mis tahes avamisasendisse liigendamiseks
• lihtne kõrguse ja külgsuunaline reguleerimine ka eriti raskete aknaruutude puhul

TITAN Holz kruvitud hingekonstruktsioon TITAN Holz

• ühendab endas elegantse, läbimõeldud disaini, suure ohutuse ja suurepärase paigalduse eelised
• üks versioon iga kuni 150 kg kaaluva lengi jaoks - ühesugused paigaldusmõõtmed, ei mingeid lisadetaile
• kiire ja tõhus tootmine tänu optimeeritud topeltfreesimisele
• sümmeetriline freesimine ja puurimine
• liigutatav polügoonikujuline liigutatav lengitõkkepolt võimaldab riputada aknalehte igas avaasendis
• integreeritud kaitse lahtikäigu sulgemise vastu avatud asendist
• ülemine ja alumine hinge on paigaldatud sisemise hinge külge samasse tasapinda
• saadaval on varjatud kruvikinnitus, dekoratiivsed vooderdused ja erinevad viimistlusviimistlused
• plastist laagrid tagavad suure kulumiskindluse
• integreeritud kaitse väljastpoolt avanemise vastu
• 30 mm läbimõõduga topeltfreesimine suurendab energiatõhusust ja hingede konstruktsiooni stabiilsust

---

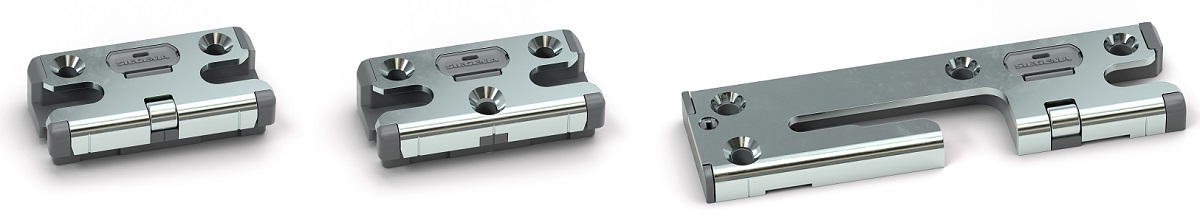

Raami elemendid

• kõrgtugev terase-PVC kombinatsioon tagab suurepärase kulumiskindluse, veelgi suurema kasutusmugavuse ja lihtsa avamise
• täiustatud kontuuriga vastuvõtuosas
• optimaalne kontaktsurve ja lihtne ümberlülitamine tänu tagumise soone geomeetriale
• lihtne libisemine PVC-osasse ilma hõõrdumiseta
• ei nõua erilist hooldust
• pikaajaline funktsionaalsus koos TITAN comfort seenenõelaga, sealhulgas kõrguse reguleerimine ja rullfunktsioon
• kvaliteetne, moodne disain
• 8 mm kõrgus võimaldab optimaalset kasutamist ka madalates või kitsastes akendes
• turvatase kuni RC2
• identsete mõõtmetega tagaplaadid ka nurgakäigute puhul

---

Täiendavad lisatarvikud

Väärtuslik tõstuk
Lehe tõstuk pidurdab lehte ja tõstab seda sulgemisel kergelt üles. See tagab, et isegi laiad aknaluugid, mis kipuvad aja jooksul vajuma, saab paljude aastate pärast kindlalt ja ühtlaselt sulgeda. Garanteeritud pikaajaline mugavus ja maksimaalne funktsionaalne ohutus.
On olemas 3 tüüpi aknaluugitõstukeid:



Rulliga aknaluugitõstuk (Inliner)

• sobib igat tüüpi akendesse, nt kaar-, kald- ja Savire-akendesse
• alumine kinnitus tagab korpuse tõstja toimimise ka tagurpidi asendis
• ei vaja täiendavat raamiosa - üleminek on integreeritud paigaldatud kallutusmehhanismi laagrisse

Kangiga lengitõstuk

• tõstab korpuse sulgemisel eriti õrnalt üles
• optimaalselt kohandatud akna individuaalsetele omadustele
• saab paigaldada lisavarustusena
• integreeritud väärkasutuslukk

Mitmefunktsionaalses nurgavagunis olev aknaluugitõstuk

• kõigi aknavormide ja -mõõtude jaoks
• mitu funktsiooni on kombineeritud ühes komponendis: lukustus lamavas asendis, sulgemisfunktsioon, lengi tõstmine, väärkasutuslukustus

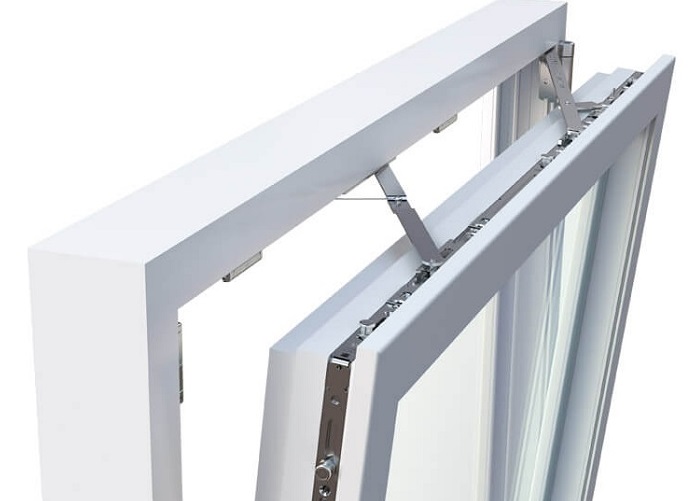

TITAN comfort käärid
Vibratsioonivaba akna taastamine ja jõuvaba sulgemine

• kui aken on tahapoole kallutatud, on aknalipik kindlalt paigas, ilma liigse võnketa, säästes seega laagritsooni
• aknaraami ja raami ühendav jõuakumuleeriv vedru hõlbustab sulgemisprotsessi isegi raskete ja suurte aknaelementide puhul
• lihtne ja kiire paigaldus
• lihtne ja määrdumisvaba paigaldus järeltõmbevahendina ka olemasolevatesse akendesse

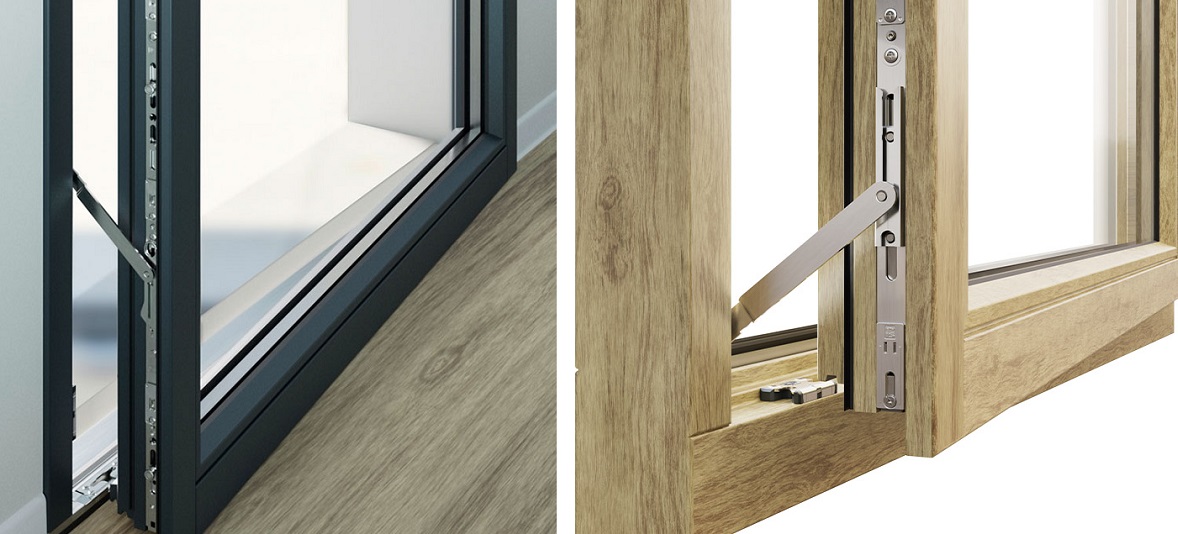

Avamispeatus

• piirab akna avanemist maksimaalselt 89 mm ulatuses
• kiire ja lihtne käsitsi lahtiühendamine
• kui aken on suletud, ühendub piiraja automaatselt tagasi
• sobib alumiinium-, PVC- ja puitraamidele
• saadaval kõrgendatud ohutusega vastavalt EN 13126-5 laste ohutusnõuetele (lubatud lahtiühendamine lukustatava käepidemega TBT-funktsiooni jaoks)

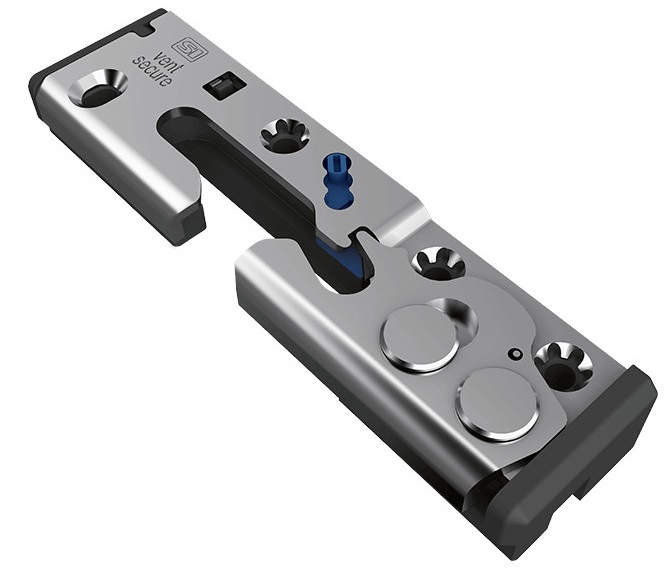

TITAN vent turvaline mikroventilatsioon

• turvaline ventilatsioon ka lapse puudumisel - 10 mm avaus lamavas asendis
• sertifitseeritud sissemurdmiskaitse kuni RC2 nii suletud kui ka mikroventilatsiooniga asendis
• akna kujundust ei mõjuta täiendavad nähtavad osad
• intuitiivne kasutamine traditsioonilise kallutus- ja pööramisjärjega
• puidu-, puit-alumiinium- ja PVC-akendele
• saab paigaldada ka järelturu lisavarustusena
• ei nõua täiendavaid riistvaraosasid korpuse või raami jaoks

---

Käepidemed

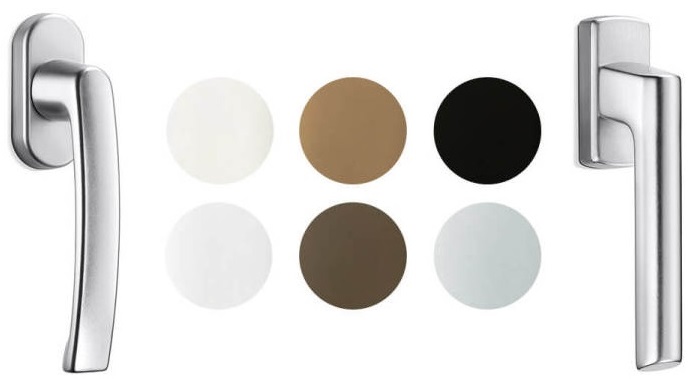

TITAN GLOBE ja TITAN Si-line
Disain ja kvaliteet - lahendus igale vajadusele

• ergonoomiline ja kaasaegne disain
• mugav ja lihtne kasutamine stabiilseks ja vaikseks avamiseks ja sulgemiseks
• lai valik viimistlusi
• pikaajaline kõrge funktsionaalne ohutus optimaalse asendi lukustamisega
• sobib puit- ja PVC-akendele
• kõrge turvalisuse tase "Secustik" funktsiooniga käepidemete ning lukustuvate käepidemete ja surunupuga käepidemete puhul
• TBT käepidemed, mis on kaitstud soovimatu avanemise eest
• mikroventilatsioon koos täiendava lukustusega 45° pesa juures

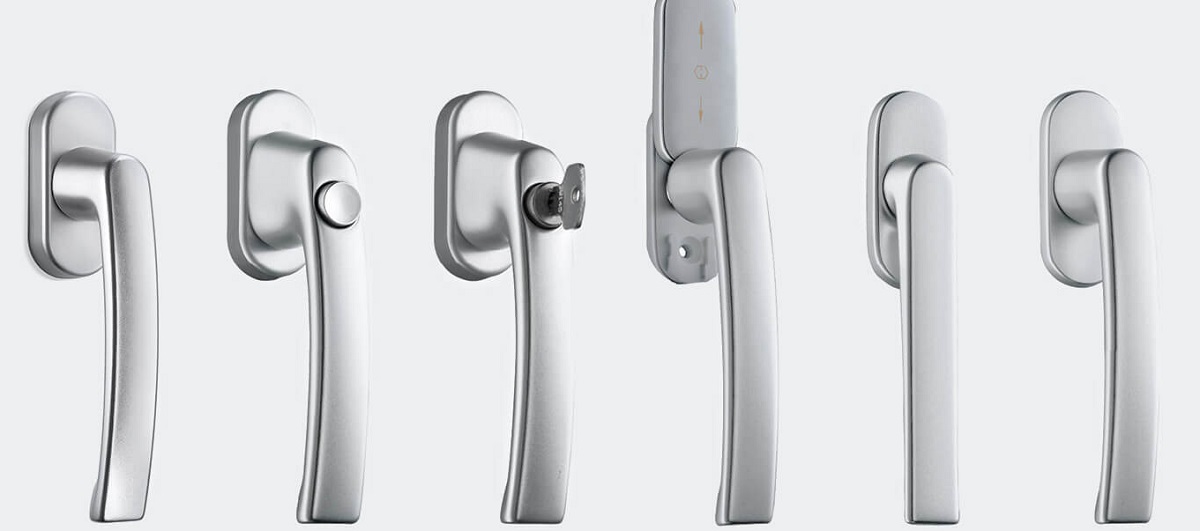

Käepideme tüübid

• Standardsed käepidemed: lukustamata, positsioonilukustusega
• Secustik: optiliselt identne standardkäepidemetega - turvamehhanismiga, mis takistab aknakäepideme keeramist väljastpoolt
• Mikroventilatsioonifunktsiooniga käepidemed: optiliselt identsed standardkäepidemetega - positsioonilukustusega 45° pesas
• Nupuvajutusega käepidemed: automaatne käepideme lukustus, mis takistab käepideme keeramist väljastpoolt - lukustus avaneb nupuvajutusega
• Lukustatavad käepidemed 40 Nm: silindriga - lukustus silindrilukuga, lukustuse avamine võtmega
• Lukustatavad käepidemed 100 Nm: pigistussilindriga ja valikuliselt "Secustik" funktsiooniga - lukustus silindri pigistamise teel, lukustuse avamine võtmega; vastavalt DIN EN 1627-1630 nõuetele
• TBT käepidemed: optiliselt identsed lukustatavate käepidemetega: ühilduvad vastavate TBT (kallutus enne pööramist) kinnitustega, 40 Nm, eraldi võtme kasutamine kallutusasendi jaoks (suurem turvalisus soovimatu avamise vastu)
• Eemaldatavad käepidemed koos liugroosettidega: käepideme saab eemaldada ja asetada, nt puhastamiseks
• Madalad käepidemed: piiratud paigaldusruumiga olukordadeks (nt koos ruloodega), ka kokkupandavate-libisevate süsteemide puhul
• TL/PZ ja TL/PZ Flach: käepidemed rõdu- ja terrassiustele: käepide sees ja väljas ning PZ roset sees ja väljas; madalad käepidemed (TL/PZ Flach) olukordades, kus standardkõrguse käepidemega on liiga vähe ruumi väljas (nt kombinatsioonis ruloodega)
