Uksesulgur GEZE TS 3000 V koos standard juhtsiiniga TS 5000/3000 - PAIGALDUSSKEEM 1

Toote kood
TS3000-V-SH1
GEZE Vaata tootja kataloogi
main product photo
Alates 105,96 €

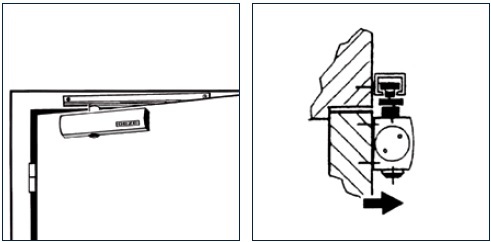

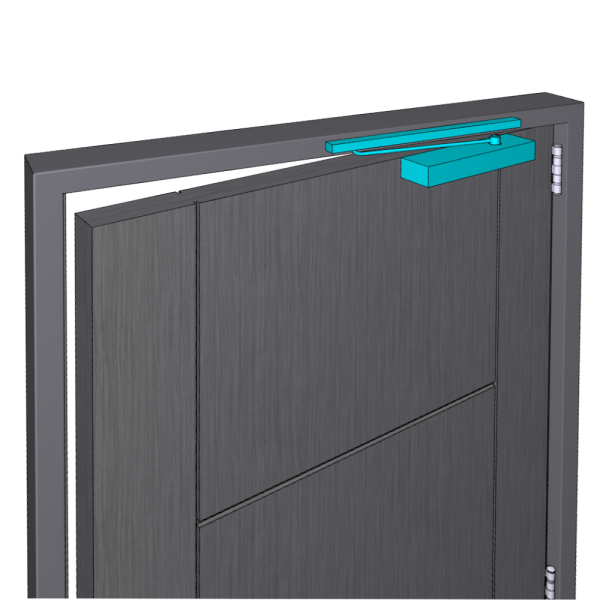

PAIGALDUSSKEEM 1 - Kokkupanek ukse tõmbepoolsel küljel, sulguri korpus ukselehel.

Paigaldustarvikuid ja lisatarvikuid saab valida e-poe jaotises "Lisatarvikud".

Valiku lähtestamine
Uksesulguri korpus GEZE TS 3000V   82,03 €
Juhtsiin TS 5000/3000   23,93 €

Konfigureeritud hind 105,96 €

kompl.
Valitud toode on praegu laost otsas.
Kiire kohaletoimetamine
Kohaletoimetamine meie kulleriga või pakiautomaati
email
Konsultatsioonid
tööstuse professionaalidega
Esitage oma küsimus siin
Turvalised maksed
Internetipank, krediitkaardid, REVOLUT,
Google Pay / Apple Pay / Click to Pay
services
Raamatukogu
Tootjate kataloogid, tootetoimingud jne

Uksesulgur GEZE TS 3000 V koos juhtsiiniga TS 5000/3000
PAIGALDUSSKEEM 1

Tootja - GEZE (Saksamaa)


  • ülevalt paigaldatud uksesulgur koos juhtsiinigaTS 5000/3000
  • sobib ühepoolsete sise- ja välisuste jaoks
  • kuni 1100 mm laiusega ukselehe
  • paigaldus ukse tõmbeküljele - sulguri korpus kruvitud ukselehe külge
  • universaalselt kasutatav väljapoole või sissepoole avanevatele DIN parem- ja vasakpoolsetele ustele
  • eest reguleeritav, termostabiliseeritav sulgemiskiirus
  • eest reguleeritav hüdrauliline ots-viisik
  • korpuse küljel asuva ventiili abil reguleeritav õõtsumisjõud
  • reguleeritav sulgemisjõud - mõõtmed 1 - 4 vastavalt EN 1154 A
    suurus '1' - kuni 750 mm laiustele lehtedele
    suurus "2" - kuni 850 mm laiuste lehtede puhul
    suurus "3" - kuni 950 mm laiuste lehtede puhul
    suurus "4" - kuni 1100 mm laiuste lehtede puhul
  • maksimaalne avanemisnurk: 180º
  • sertifitseeritud tulekahju- ja suitsuustele, kui sulgemisjõud on seatud 3 või rohkem
  • korpuse suurus: 226 x 46 x 60 mm
  • värvid: hõbedane, valge RAL9016, tumepruun, must RAL9005

Standardne juhtsiiniga
  • koos libiseva juhiga
  • ei ole ette nähtud suureks löögiks
  • avanemisnurga piiraja saadaval eraldi
  • suurus (pikkus x laius x kõrgus): 448,5 x 30,5 x 20,5 mm



Mõlemat tüüpi rööbaste kinnitamine 2 kruviga on identne ja paigaldusasend sulguri korpuse suhtes on identne. Seega on rööpad hõlpsasti vahetatavad ilma kruvisid vahetamata.

Lisatarvikud

  • Sulguri korpuse kinnitusplaat 226 x 60 x 5 mm
     Võimaldab sulguri kinnitada tasapinnale rohkemates kohtades kui ainult 3 poldi abil sulguri korpuses.
hõbedane toon
Kood: SB00004265
 valge RAL9016
Kood: SB00004266
 tumepruun
Kood: SB00004102
 must RAL9005
Kood: SB00004103


  • Raili kinnitusplaat 40 x 448,5 mm
     Võimaldab raili kruvida kasti/liistu servast kaugemale tasapinnale
hõbedane toon
Kood: SB00004336
 valge RAL9016
Kood: SB00004337
 tumepruun
Kood: SB00004339
 must RAL9005
Kood: SB00004338


  • Rööbiti paigaldatav avause piiraja
    Asendab uksepiiraja.
    Kood: SB00004599


  • Mehhaaniline rööbiti paigaldatav sulgur avatud ukse asendile
    võimaldab hoida ukselehte avatud asendis. Lubatud ainult uste puhul, millel ei ole tuleohutusnõudeid!
    Kood: SB00004600


  • Rööpmeljuhtimine
    Remondikomponent purunenud plastist juhiku asendamiseks.
    Kood: SB00004258

GEZE TS-3000 paigaldusjuhend (TS 3000 V, TS 3000 V BC, TS 3000 EC, TS 3000 EC BC, TS 3000 EN3) (2,33 MB)
GEZE paigaldusjuhised T-STOP rööpmel koos avanemispeatusega (5,98 MB)
Kõik hinnad sisaldavad käibemaksu
  • Tooted
  • Hind
  • Laos
  • Kogus
  1. Uksesulguri korpus TS 3000 V, valge RAL9016
    Uksesulguri korpus TS 3000 V, valge RAL9016
    Kood: SB00004553
    Art. Nr.: 028350
    Hind:
    Alates 82,03 €
    Laos: 5 tk.
  2. Uksesulguri korpus GEZE TS 3000 V, must RAL9005
    Uksesulguri korpus GEZE TS 3000 V, must RAL9005
    Kood: SB00004158
    Art. Nr.: 119583
    Hind:
    Alates 82,03 €
    Laos: 5 tk.
  3. Uksesulguri korpus GEZE TS 3000 V, hõbedane
    Uksesulguri korpus GEZE TS 3000 V, hõbedane
    Kood: SB00004551
    Art. Nr.: 028348
    Hind:
    Alates 82,03 €
    Laos: 8 tk.
  4. Uksesulguri korpus GEZE TS 3000 V, pruun
    Uksesulguri korpus GEZE TS 3000 V, pruun
    Kood: SB00004552
    Art. Nr.: 028349
    Hind:
    Alates 82,03 €
    Laos: 8 tk.
  5. Juhtsiin uksesulgurile TS 5000/3000, valge RAL9016
    Juhtsiin uksesulgurile TS 5000/3000, valge RAL9016
    Kood: SB00004496
    Art. Nr.: 015695
    Hind:
    Alates 23,93 €
    Laos: 5 tk.
  6. Juhtsiin uksesulgurile TS 5000/3000, must RAL9005
    Juhtsiin uksesulgurile TS 5000/3000, must RAL9005
    Kood: SB00004092
    Art. Nr.: 076490
    Hind:
    Alates 26,60 €
    Laos: 4 tk.
  7. Uksesulguri juhtsiin TS 5000/3000, hõbedane värvus
    Uksesulguri juhtsiin TS 5000/3000, hõbedane värvus
    Kood: SB00004596
    Art. Nr.: 068221
    Hind:
    Alates 23,93 €
    Laos: 33 tk.
  8. Uksesulguri juhtsiin TS 5000/3000, tumepruun
    Uksesulguri juhtsiin TS 5000/3000, tumepruun
    Kood: SB00004597
    Art. Nr.: 068222
    Hind:
    Alates 23,93 €
    Laos: 4 tk.

Täiendavad tooted

  • Tooted
  • Hind
  • Laos
  • Kogus
  1. Kinnitusplaat sulguri jaoks, hõbedane t.
    Kinnitusplaat sulguri jaoks, hõbedane t.
    Kood: SB00004265
    Art. Nr.: 011230
    Hind:
    Alates 5,89 €
    Laos: 3 tk.
  2. Kinnitusplaat sulguri jaoks, valge RAL9016
    Kinnitusplaat sulguri jaoks, valge RAL9016
    Kood: SB00004266
    Art. Nr.: 011233
    Hind:
    Alates 8,06 €
    Laos: 8 tk.
  3. Kinnitusplaat sulguri jaoks, pruun
    Kinnitusplaat sulguri jaoks, pruun
    Kood: SB00004102
    Art. Nr.: 011232
    Hind:
    Alates 8,06 €
    Laos: 9 tk.
  4. Uksesulguri paigaldusplaat, must RAL9005
    Uksesulguri paigaldusplaat, must RAL9005
    Kood: SB00004103
    Art. Nr.: 135237
    Hind:
    Alates 10,11 €
    Laos: 11 tk.
  5. Kinnitusplaat BG juhtsiini jaoks, 40 mm, hõbedane t.
    Kinnitusplaat BG juhtsiini jaoks, 40 mm, hõbedane t.
    Kood: SB00004336
    Art. Nr.: 124683
    Hind:
    Alates 27,90 €
    Laos: 3 tk.
  6. Paigaldusplaat BG juhtsiini, 40mm, valge RAL9016
    Paigaldusplaat BG juhtsiini, 40mm, valge RAL9016
    Kood: SB00004337
    Art. Nr.: 124684 RAL9016
    Hind:
    Alates 31,68 €
    Laos: 1 tk.
  7. Paigaldusplaat BG juhtsiini jaoks, 40mm, tumepruun
    Paigaldusplaat BG juhtsiini jaoks, 40mm, tumepruun
    Kood: SB00004339
    Art. Nr.: 124684/BR
    Hind:
    Alates 31,68 €
    Laos: 1 tk.
  8. Paigaldusplaat BG juhtsiini jaoks, 40mm, must RAL9005
    Paigaldusplaat BG juhtsiini jaoks, 40mm, must RAL9005
    Kood: SB00004338
    Art. Nr.: 124684 RAL9005
    Hind:
    Alates 31,68 €
    Laos: 1 tk.
  9. Avanemispeatus GEZE BOXER 20,7 mm juhtsiinide jaoks
    Avanemispeatus GEZE BOXER 20,7 mm juhtsiinide jaoks
    Kood: SB00004599
    Art. Nr.: 069780
    Hind:
    Alates 17,17 €
    Laos: 69 tk.
  10. Juhtsiini lukustusüksus TS3000/5000 standard- ja T-Stop juhtsiinile ja BOXER 20,7 mm juhtsiinile
    Juhtsiini lukustusüksus TS3000/5000 standard- ja T-Stop juhtsiinile ja BOXER 20,7 mm juhtsiinile
    Kood: SB00004600
    Art. Nr.: 071924
    Hind:
    Alates 19,16 €
    Laos: 68 tk.
  11. GEZE juhtsiini kontroller
    GEZE juhtsiini kontroller
    Kood: SB00004258
    Art. Nr.: 109507
    Hind:
    Alates 5,15 €
    Laos: 50 tk.
  12. Kruvitarvikud standard- ja BG-redelile 3000/5000
    Kruvitarvikud standard- ja BG-redelile 3000/5000
    Kood: SB00004196
    Art. Nr.: 068265
    Hind:
    Alates 7,59 €
    Laos: 1 tk.
Tootja GEZE
Seeria TS 3000
Sulgemistoimingu tüüp Hüdrauliline uksesulgur
Sulguri tüüp koos juhtsiiniga
Rakendus hingedega uste jaoks
Paigaldamise tüüp hingepoolne / profiil lehel
Ukselehtede arv 1 leht
Tulekaitse Kasutamiseks tuleohutusnõuetega ustes
Sulgemisjõud Suurus 1-4 vastavalt EN 1154
Sulgemisjõu reguleerimine astmeline reguleerimine klapiga
Sulgemisjõu reguleerimise asend küljelt
Tuulepidur Ei ole
Maksimaalne ühekordse lehe laius kuni 1100 mm
Lukustusviis Reguleeritav klapiga
Avatud asend Integreeritud
Uksestopper Integreeritud
