Uksesulgur GEZE TS 5000 L-E koos integreeritud Hold-Open lukustusega - PAIGALDUSSKEEM BG

Toote kood
TS5000LE-BG
GEZE
main product photo
Alates 480,19 €

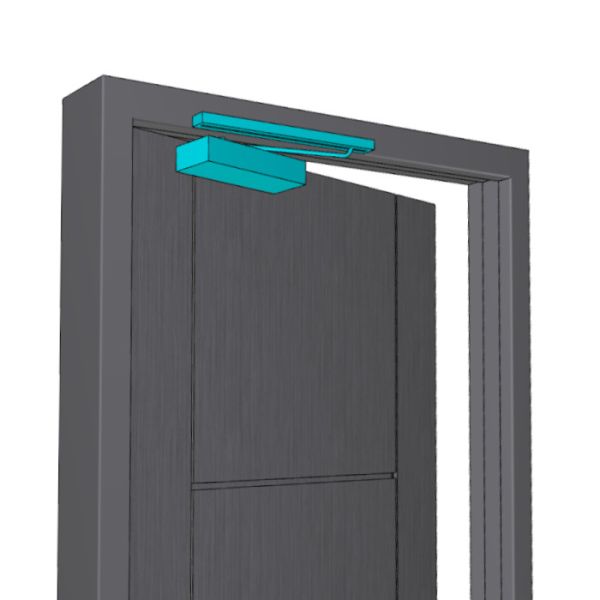

PILTUUR BG - Kokkupanek ukse tõukepoolel, sulguri korpus uksepoolsel lehel, rööbas karbil.
Karbi tasapind ei liigu rohkem kui 15 mm uksepoolsest lehest.

Paigaldustarvikuid ja lisadetaile saab valida E-poe jaotises "Lisatarvikud".
Valiku lähtestamine
Uksesulguri korpus GEZE TS 5000 L   159,34 €
Uksesulguririba TS 5000 E BG koos integreeritud elektrilise Hold-Openiga   320,85 €

Konfigureeritud hind 480,19 €

kompl.
Valitud toode on praegu laost otsas.
Kiire kohaletoimetamine
Kohaletoimetamine meie kulleriga või pakiautomaati
email
Konsultatsioonid
tööstuse professionaalidega
Esitage oma küsimus siin
Turvalised maksed
Internetipank, krediitkaardid, REVOLUT,
Google Pay / Apple Pay / Click to Pay
services
Raamatukogu
Tootjate kataloogid, tootetoimingud jne

Uksesulgur GEZE TS 5000 L-E koos rööbasteega TS 5000 E
SHEMA BG

Tootja - GEZE (Saksamaa)


  • ülevalt paigaldatav uksesulgur koos rööbasteega TS 5000 E ja   elektrilise rööbasteega integreeritud Hold-Open sulguriga
  •   tulekindlate uste jaoks, mis peavad olema pidevalt avatud asendis:
    • uks hoitakse avatud asendis, kui UATSist saadav 24 V toitevool on ühendatud sulguri rööpale.
    • häire korral katkestatakse toide ja uks suletakse automaatselt
    • soovitatakse paigaldada ukse lähedusse kohalik lüliti, et võimaldada detsentraliseeritud voolu katkestamist ja ukse vabastamist lukustatud asendist

Tehnilised andmed
  • reguleeritav avamisjõud
  • avamisasendi fikseerimise vahemik: alates 80°
  • tööpinge: 24 V DC
  • sobib ühepoolsete sise- ja välisuste jaoks
  • sertifitseeritud tule- ja suitsukindlatele ustele, kui sulgemisjõud on seatud 3 või rohkem
  • paigaldus ukse tõukepoolele - sulguri korpus on poldiga kinnitatud ukse lehe külge
  • karbi esikülg ei nihku rohkem kui 15 mm lehest eemale
  • universaalselt kasutatav väljapoole või sissepoole avanevate DIN-uste puhul, mis avanevad paremale ja vasakule
  • lehe laius: kuni 1400 mm
  • maksimaalne avanemisnurk: 120º
  • eest reguleeritav, termostabiliseeritav sulgemiskiirus
  • eest reguleeritav hüdrauliline lõppsulgur, termostabiliseeritud sulgemiskiirus ja pöörlemisvaimendaja
  • reguleeritav sulgemisjõud - mõõtmed 2 - 6 vastavalt EN 1154 A
    • suurus "2" kuni 850 mm laiustele lehtedele
    • suurus "3" kuni 950 mm laiustele lehtedele
    • suurus "4" kuni 1100 mm laiuste tiibade puhul
    • suurus "5" kuni 1250 mm laiuste tiibade puhul
    • suurus "6" - kuni 1400 mm laiuste lengide jaoks
  • optiline sulgemisjõu indikaator
  • korpuse suurus: 287 x 47 x 60 mm
  • rööpmel suurus: 498,5 x 40 x 30 mm
  • rööbastee kõrguse reguleerimine: +/- 2 mm
  • standardvärvid: hõbedane, valge RAL9016, must RAL9005
  • soovi korral iga RAL-värv, ka roostevaba teras


Valikulised tarvikud

  • Sulguri korpuse kinnitusplaat 287 x 60 x 5 mm
     Võimaldab sulguri kinnitada tasapinnale rohkemates kohtades kui ainult 3 kruvi sulguri korpuses.

hõbetoon
Kood:SB00004574
must RAL9005
Kood:SB00004159



  • Raili paigaldusplaat
    võimaldab rööpa kruvida kasti/lehe servast kaugemal asuvale tasapinnale.

hõbetoon
Kood: SB00004323
must RAL9005
Kood: SB00025598



  • Raudteele paigaldatud avause piiraja
    Asendab uksepiiraja.
    Kood: SB00004445

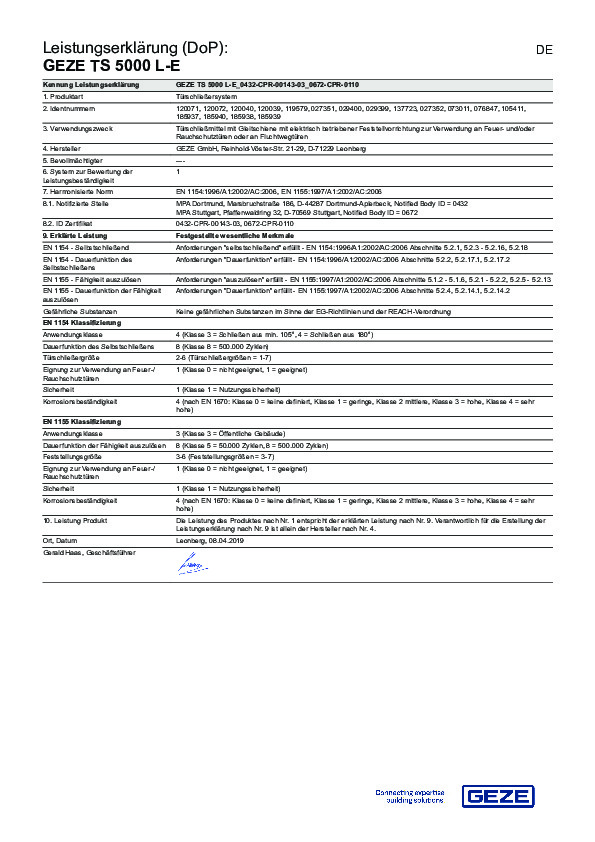

GEZE TS 5000 L-E - Declaration of performance GEZE TS 5000 L-E - Declaration of performance

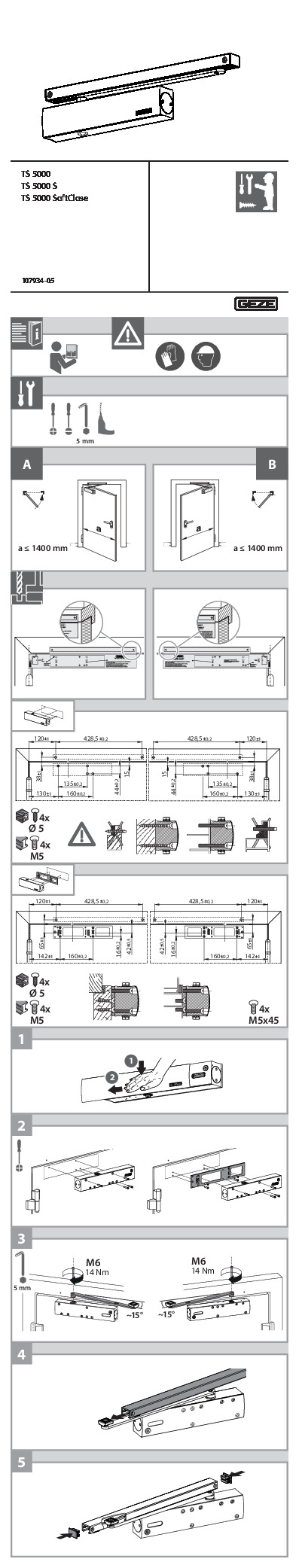

Door closer TS5000 assembly instructions Door closer TS5000 assembly instructions

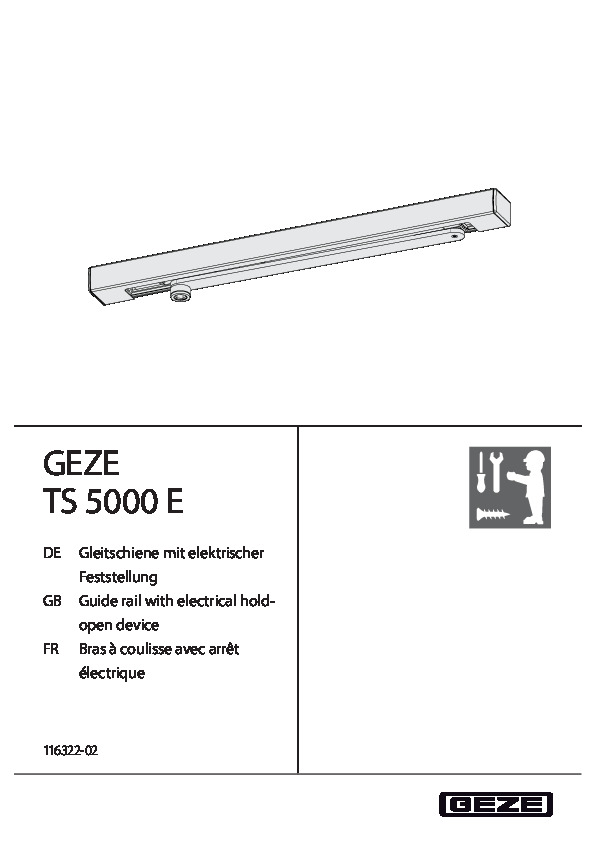

Guide rail with electrical hold-open device TS 5000 E - installation instruction Guide rail with electrical hold-open device TS 5000 E - installation instruction
Adjusting GEZE door closer Adjusting GEZE door closer
Door closer 3000/5000/BOXER hold-open unit Door closer 3000/5000/BOXER hold-open unit
Door closer TS 5000 installation with mounting plate (DE/LV) Door closer TS 5000 installation with mounting plate (DE/LV)
Kõik hinnad sisaldavad käibemaksu
  • Tooted
  • Hind
  • Laos
  • Kogus

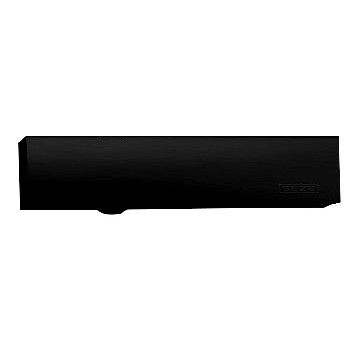

  1. Uksesulguri korpus TS 5000 L, ilma juhtsiinita, must RAL9005
    Uksesulguri korpus TS 5000 L, ilma juhtsiinita, must RAL9005
    Kood: SB00004152
    Art. Nr.: 119579
    Hind:
    Alates 159,34 €
    Laos: 2 tk.

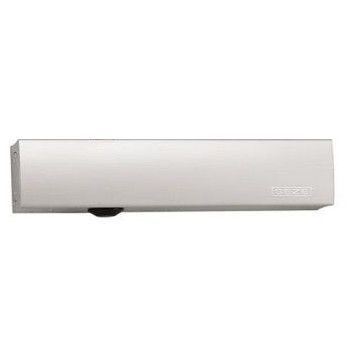

  2. Uksesulguri korpus TS 5000 L, ilma juhtsiinita, hõbedane
    Uksesulguri korpus TS 5000 L, ilma juhtsiinita, hõbedane
    Kood: SB00004150
    Art. Nr.: 027351
    Hind:
    Alates 159,34 €
    Laos: 7 tk.
  3. Uksesulguririba TS 5000 E BG koos integreeritud elektrilise Hold-Open, hõbedane
    Uksesulguririba TS 5000 E BG koos integreeritud elektrilise Hold-Open, hõbedane
    Kood: SB00020791
    Art. Nr.: 120039
    Hind:
    Alates 320,85 €
    Laos: 3 tk.
  4. Uksesulgur TS 5000 E BG koos integreeritud elektrilise Hold-Open'iga, must RAL9005
    Uksesulgur TS 5000 E BG koos integreeritud elektrilise Hold-Open'iga, must RAL9005
    Kood: SB00025604
    Art. Nr.: 120072 RAL 9005
    Hind:
    Alates 320,85 €
    Laos: 0 tk.
    Visma Quote

Täiendavad tooted

  • Tooted
  • Hind
  • Laos
  • Kogus

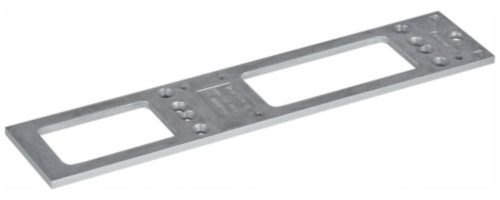

  1. Kinnitusplaat uksesulgurile TS 4000/5000, hõbedane
    Kinnitusplaat uksesulgurile TS 4000/5000, hõbedane
    Kood: SB00004574
    Art. Nr.: 049185
    Hind:
    Alates 4,59 €
    Laos: 81 tk.
  2. Uksesulguri paigaldusplaat TS 4000/5000, ilma juhtsiinita, must RAL9005
    Uksesulguri paigaldusplaat TS 4000/5000, ilma juhtsiinita, must RAL9005
    Kood: SB00004159
    Art. Nr.: 076508
    Hind:
    Alates 8,18 €
    Laos: 9 tk.
  3. Paigaldusplaat E-BG juhtsiini jaoks, hõbedane
    Paigaldusplaat E-BG juhtsiini jaoks, hõbedane
    Kood: SB00004323
    Art. Nr.: 123289
    Hind:
    Alates 30,29 €
    Laos: 0 tk.
    Visma Quote

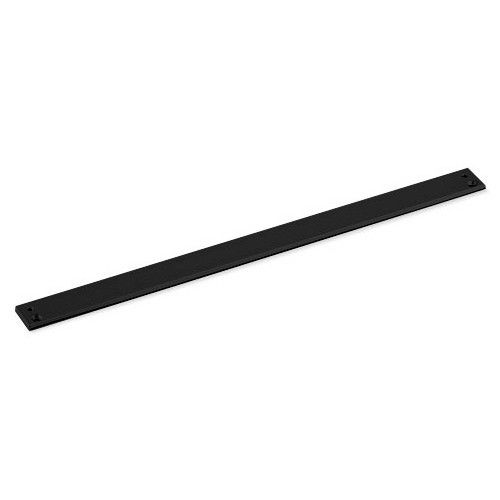

  4. Paigaldusplaat E-BG juhtsiini jaoks, must RAL9005
    Paigaldusplaat E-BG juhtsiini jaoks, must RAL9005
    Kood: SB00025598
    Art. Nr.: 123290 RAL 9005
    Hind:
    Alates 32,86 €
    Laos: 0 tk.
    Visma Quote
  5. ISM juhtsiini avanemise piiraja
    ISM juhtsiini avanemise piiraja
    Kood: SB00004445
    Art. Nr.: 145311
    Hind:
    Alates 26,54 €
    Laos: 2 tk.
Tootja GEZE
Seeria TS 5000
Sulgemistoimingu tüüp Hüdrauliline uksesulgur
Sulguri tüüp koos juhtsiiniga
Rakendus hingedega uste jaoks
Paigaldamise tüüp hingedega vastasküljel / profiil lehel
Ukselehtede arv 1 leht
Tulekaitse Kasutamiseks tuleohutusnõuetega ustes
Sulgemisjõud suurus 2-6 vastavalt EN 1154
Tuulepidur Integreeritud, hüdrauliliselt reguleeritav
Lukustusviis Reguleeritav klapiga
Uksestopper Integreeritud
Avatud asend Jah, integreeritud koos 24V toitega
Sulgemisjõu reguleerimise asend eestpoolt
Sulgemisjõu reguleerimine astmeline reguleerimine klapiga
Avatud asendi vahemik 80°
Maksimaalne avanemisnurk 120°
Siini mõõtmed 498.5 x 40 x 30 mm
Korpuse suurus 287 x 47 x 60 mm
Maksimaalne ühekordse lehe laius kuni 1400 mm
IP reiting IP43
Jõusagedus 50 Hz
Elektrivõimsus 2,4 W
Tööpinge 24 V DC
