Varjatud hing siseustele ANSELMI AN 164 3D FVZ 14/40 süvistatud kastisügavusega ANSELMI AN 164 3D FVZ 14/40

Varjatud hinged siseustele ANSELMI AN164 3D FVZ 14/40 süvistatud kastiprofiiliga ANSELMI AN164 3D FVZ 14/40

Tootja - SIMONSWERK GROUP / ANSELMI (Itaalia)

• kuni 60 kg kaaluvate siseuste hinged, täielikult süvistatud lengi ja kastiosa
• sobivad 40 mm paksustele puituksele ilma vööriklappideta
• lubatud kastiplaat: 14 mm
• puidust, alumiiniumist ja tööstuslikele kastidele
• reguleeritavad 3 mõõtmes: külgmine (+/- 1,5 mm), sügavus (+/- 1,0 mm) ja kõrgus (+/- 2,5 mm)
• reguleerimine ilma ust eemaldamata
• universaalne mõlemale lehesuunale
• tsentreeritud paigaldus
• laagritehnoloogia, mis ei nõua erihooldust
• kandevõime: 60 kg (kehtib 2 hingega varustatud 900 x 2100 mm aknaluugile)
• avanemisnurk: 180º
• kõrgus: 125 mm
• laius (tiibade osa / kastiosa): 30 / 30 mm
• freesi Ø: 24 mm
• materjal: tsinksulam ZAMAK
• standardne mehaaniline töötlus:
  • matt kroomitud (AN 014)
  • must (AN 018)
• saadaval on viimistlusviimistlus tellimuse alusel:
  • (AN 035): antiikpronksi toon (AN 035)
  • helepronks (AN 016)
  • keskmine tume pronks (AN 051)
  • poleeritud messing (AN 037)
  • satiinne nikeldatud (AN 044)
  • kroomitud alumiiniumtoon (AN 036)
  • poleeritud kroomitud (AN 039)
  • valge RAL 9016 (AN 049)
  • antratsiitne toon (AN 050)
  • vase toon (AN 052)

TEHNILINE DOKUMENTATSIOON

ANSELMI AN 164 3D FVZ 14/40 - Paigaldusjuhend (IT/EN) (307,76 kB)

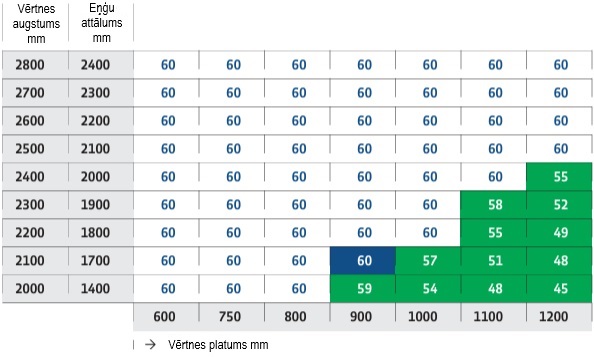

ANSELMI hingede kandevõime 60 kg (EN) (189,51 kB)
