Varjatud hinged objekti ustele, millel on fassaadiplaat TECTUS TE 640 3D A8

Varjatud hinged uste puhul, millel on fassaadiga kaetud uksed TECTUS TE 640 3D A8
Tootja - SIMONSWERK (Saksamaa)

• • funktsionaalsetele ja objektiustele ustele, millel on kuni 8 mm katte- või piirdepiirdeid
  • täispuidust, tööstuslikele ja alumiiniumist/metallist ustele
  • reguleeritav 3 mõõtmes: külgmine (+/- 3 mm), sügavus (+/- 1 mm) ja kõrgus (+/- 3 mm)
  • avanemisnurk: 180º
  • kõrgus: 240 mm
  • laius: 32/37 mm
  • lõiketera Ø: 24 mm
  • kandevõime: 160 kg (kehtib 2 hingega varustatud 1000 x 2000 mm aknaraamile, hingede vahe: 1435 mm)
  • reguleerimine ilma ust tõstmata
  • laagritehnoloogia, mis ei nõua erihooldust
  • Korrosioonikindlus sõltuvalt pinnatöötlusest: klassifikatsioon vastavalt DIN EN 1670:2007
  • UL keskkonnasertifikaat
  • võimalik töötlemine:

• • • plastkate F1-toonis
    • plastkate F2 toonis
    • must RAL 9005
    • valge
    • pronksist
    • roostevaba teras
    • poleeritud messing
    • poleeritud nikeldatud
    • matt nikeldatud

Kokkupanek
Kokkupanek peab vastama karbi erilisele konstruktsioonile:

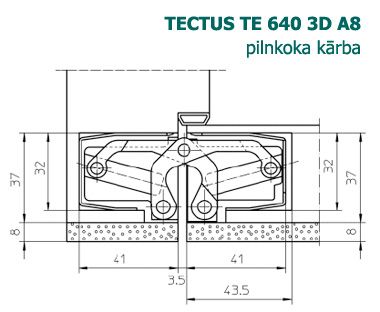

• Täispuidust kast: ei nõuta täiendavaid paigalduselemente

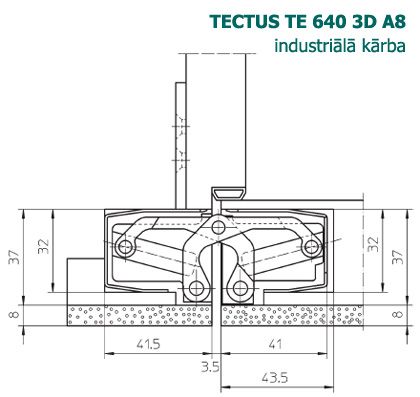

• Tööstuskarp: tuleb kasutada TECTUS TE 640 3D FZ/1 kinnitusrõngaid

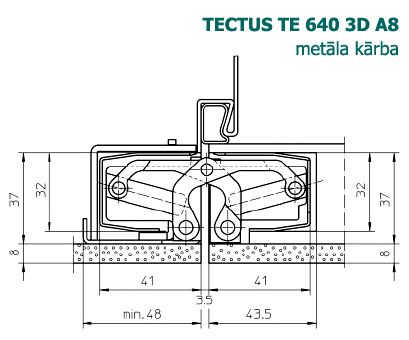

• Metallkast: paigaldamiseks tuleb kasutada vastuvõtuelementi TECTUS TE 640 3D A8_SZ
• Alumiiniumkast: paigaldamiseks tuleb kasutada kasti tootja originaalkinnituselementi

---

Lisatarvikud

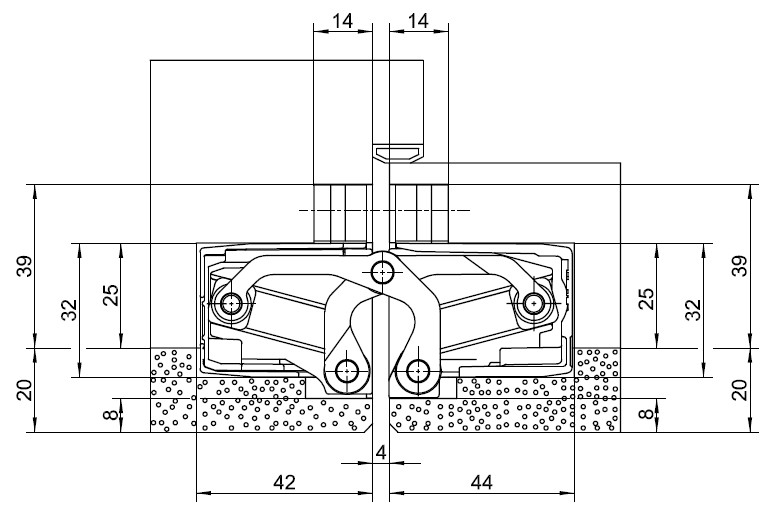

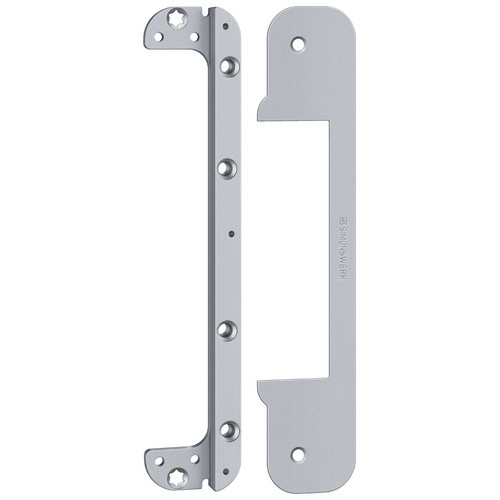

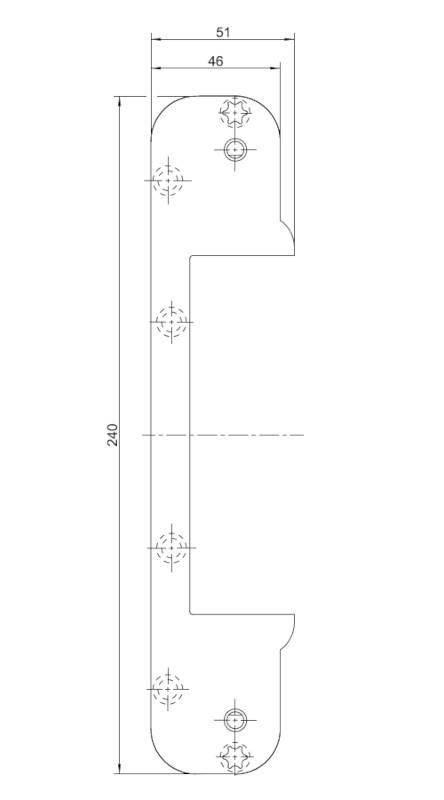

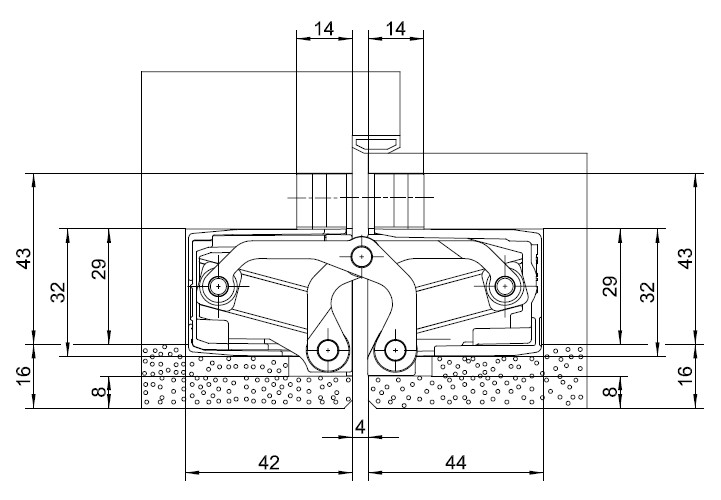

Paigaldusnurk TE 626/640 3D A8 BW/1kuni 20 mm kahepoolse katteta uste jaoks

• maksimaalne koormus: 120 kg (2 hingedega ukselehe kohta)
• viimistlus: F1 naturaalne alumiinium
