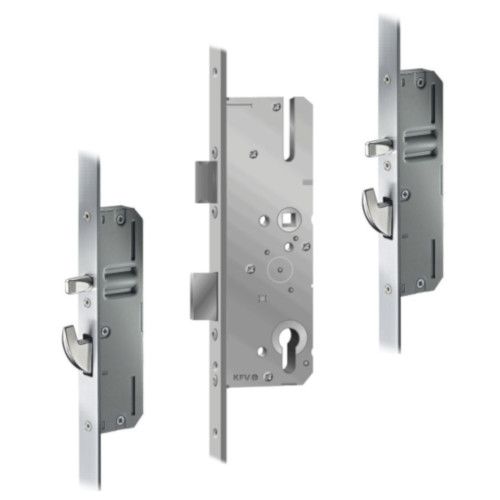

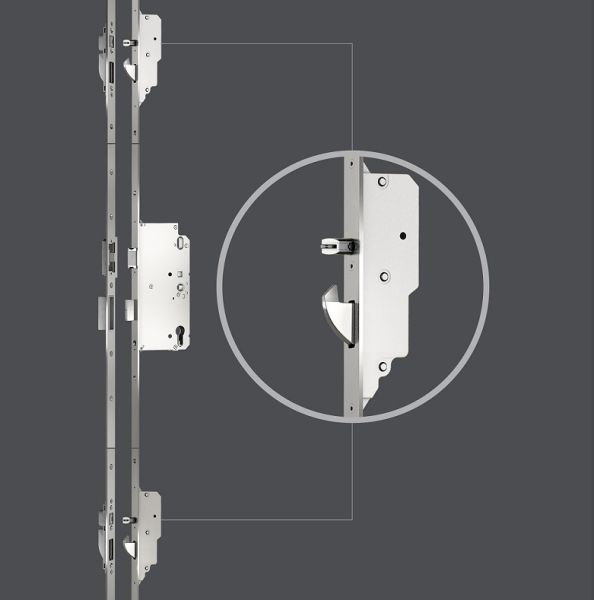

Isekinnituv mitmepunktilukk KFV AS-3600

Isekinnituv mitmepunktilukk KFV AS-3600

Tootja - KFV

Tööpõhimõte: niipea, kui kahe lisaluku korpuse nooled puutuvad kokku karbi osadega, aktiveeritakse lukustusfunktsioon, lükates lukustusnoolt 20 mm lukustusasendisse. Kaks lukustuskonksu lukustuvad samal ajal ka karbiosadesse, tagades alati kõrge purunemisvastase kaitse. Lukustushaakide liikumissuund alt ülespoole tagab kõrge funktsionaalse turvalisuse ka uste puhul, millel on kalduvus settida. Täiendavat sissemurdmiskaitset pakub käepideme lukustamine põhiluku poldi lukustamisega.

• • automaatne turvalisus välisustele mehaaniliselt aktiveeritud, iselukustuvate abipoltide abil
  • lukustusnoolde väljaulatuvus: 20 mm
  • lukku saab täiendavalt varustada A-Öffneri avamismootoriga, päevarežiimi aktiveerijaga ja avamispiiranguga
  • standardselt varustatud summutatud, isetõlkiva "Softlock" päästikuga
  • universaalne kasutamine DIN-formaadis paremale ja vasakpoolsetele lengidele päästikut keerates
  • modulaarne konstruktsioon vähendab ladustamis- ja logistikakulusid
  • lukustatav käepideme ja võtmega
  • varustatud 2 iselukustuva lukustusnooltega ja 2 alt ülespoole suunatud lukustushaagiga
  • avatud asendis on lukustusnurgad koos esikülje servaga täielikult abiluku korpusesse süvistatud
  • lukustusnooled aktiveeruvad ukse sulgemisel, kui need puutuvad kokku kasti vastavate osadega
  • ühildub järgmistega:

• • • päevarežiimi aktiveerija (automaatse lukustuse ajutine deaktiveerimine)
    • ukse avamise piiraja T3/T4
    • avamismootor A-Öffner (elektromehaanilised juurdepääsukontrolli lahendused koos biomeetrilise lugejaga KFV Fingerprint või Bluetooth-juurdepääsukontrollisüsteemiga KFV Keyless)
  • Võimalikud töötlemisviisid:

• • • roostevaba teras (esiplaat), kergtsingitud (esiplaat)

Luku toimimine standardselt

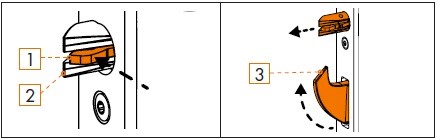

Automaatne lukustus

Kui noolekeele [ 1] päästikud [2] puutuvad kokku kastiosaga, lükatakse need sissepoole. Noolekeeled ja lukustuskonksud [3] liiguvad automaatselt lukustusasendisse.

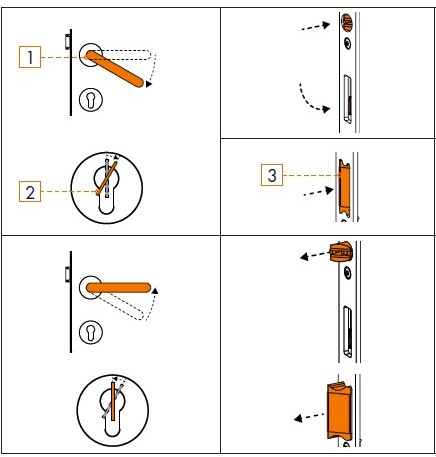

Avamine
Vajutades käepideme [1] või keerates võtme [2] lukustamata asendisse, libistuvad noolekeeled, lukustuskonksud ja põhiluku päästik [3] lukustuskonstruktsiooni.
Käepideme või võtme vabastamisel liiguvad noolekeeled neutraalsesse asendisse, lukustushaagid jäävad lukustamata asendisse ja pealuku keel libiseb välja.

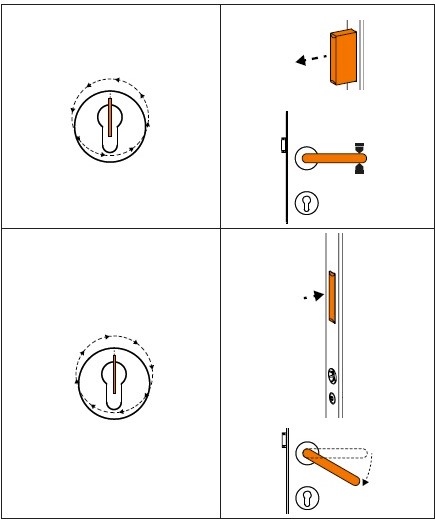

Käepideme lukustamine
Kui võtit keerata ühe täisringi lukustusasendisse, tõuseb pealuku nool välja. Selles asendis on käepide lukustatud ja ust ei saa ilma võtmeta avada.
Kui võtit keeratakse üks täisnurk lahti lukustusasendi suunas, tõmbub pealukustusnool sisse. Selles asendis saab käepidet vabalt liigutada.

---

Lisatarvikud
Elektroonilised avamislahendused ja lisatarvikud
- Elektromehaaniline avamismootor KFV A-Öffner
- Elektromagnetiline päästik 118E130
- Lamellide vabastamine KFV 115B

Esiplaadid
- -ühine
Ühine tagaplaat mitmepunktlukule KFV BD25-2-230EG/230ERQH
Alusplaat pöördustele KFV BS60-230-230-230ERQH

-põhilukkude jaoks
Nurga all olev tagaplaat põhilukkude jaoks KFV 15-530E
Kruvitav tagaplaat põhilukkude jaoks KFV 20-608ERH/31

- -lisalukkude lisakorpuste jaoks
Nurkjas turvaplaat mitmepunktilukkude lisakorpuste jaoks KFV 3615-530Q
Kruvitav tagaplaat mitmepunktilukkude lisakorpuste jaoks KFV 3620-608Q/31Q

---

Tarvikud

Päevarežiim TA
Päevalukustuse avamine võimaldab ust avada väljastpoolt ilma võtmeta. Päevalukustuse aktiveerimisel ei ulatu valikuliste korpuste lukustuselemendid (noolega päästikud ja lukustuskonksud) välja. Ust hoiab kinni ainult päevalukustuse põhilukustuse päästik. Kui päevavabastuse funktsioon on aktiivne, siis uksele avamise suunas vajutades klapib päevapäästik tagasi ja vabastab pealuku päästiku.

Avanemissulgur T4/T3
Ukse avanemissulgur kaitseb soovimatu sisenemise eest majja/korterisse. See piirab ukseava laiust, takistades ukse avamist väljastpoolt. Tehases paigaldatud T4 uksesulgurit saab lukustada ja avada seestpoolt pöördlukuga. Seda saab avada ka profiilsilindri abil võtmega.

Lisavarustuses olev uksesulgur T3 erineb tehases paigaldatud uksesulgurist T4 selle poolest, et T3 saab lukustada ja avada ainult ukse seestpoolt pöördluku abil.

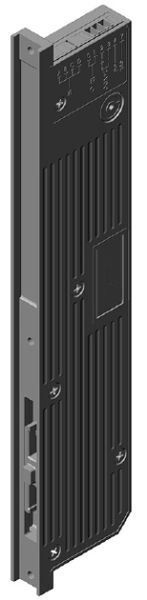

Avamismootor A-Öffner
Avamismootor A-Öffner täiendab luku automaatset mehaanilist lukustust elektromehaanilise avamisega. Seda saab kombineerida erinevate juurdepääsukontrolli lahenduste ja intercom-süsteemidega ning see ühildub GENIUS programmi kaabli üleminekute ja tarvikutega.

Tööpõhimõte: mootor tõmbab sisse abilukkude konksupoldid ja põhiluku päästiku. Põhiluku noolt mootor ei tõmba sisse. Kui lukk on lukustatud võtmega, ei saa seda mootori abil avada. Mootor kinnitatakse 3 kaasasoleva kruviga. Mootor ei vaja magnetkontakti uksekarbis.

---

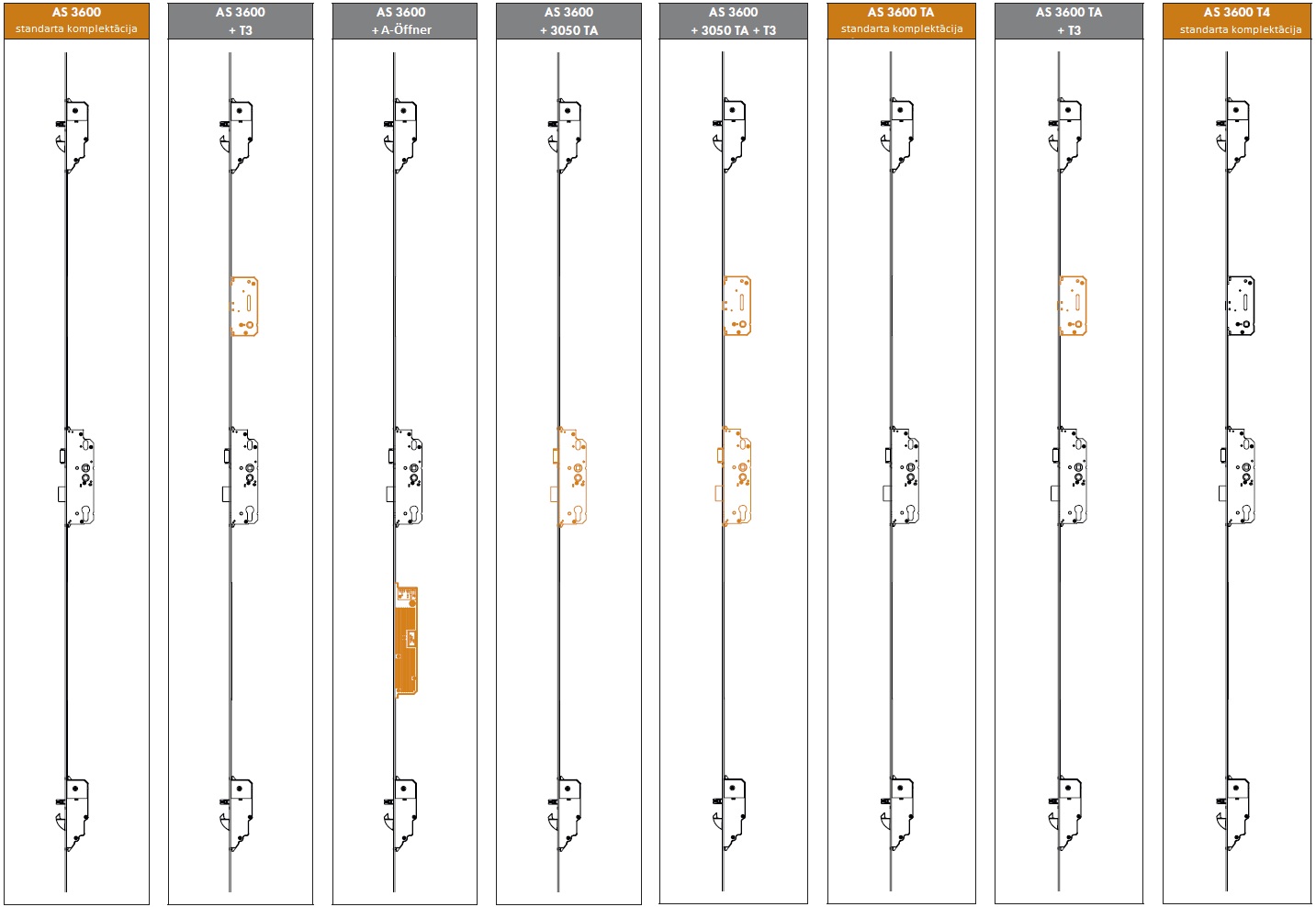

Võimalikud lukukombinatsioonid
Standardversioone AS 3600, AS 3600 TA ja AS 3600 T4 saab kombineerida avamismootori A-Öffneriga,
ukse avamislukuga T3 ja põhilukuga 3050 TA (päevafunktsioon), et moodustada järgmisi kombinatsioone:
