OTLAV INVISACTA IN570 freesimisšabloon hingedele

OTLAV INVISACTA IN570 freesimisšabloon hingede jaoks

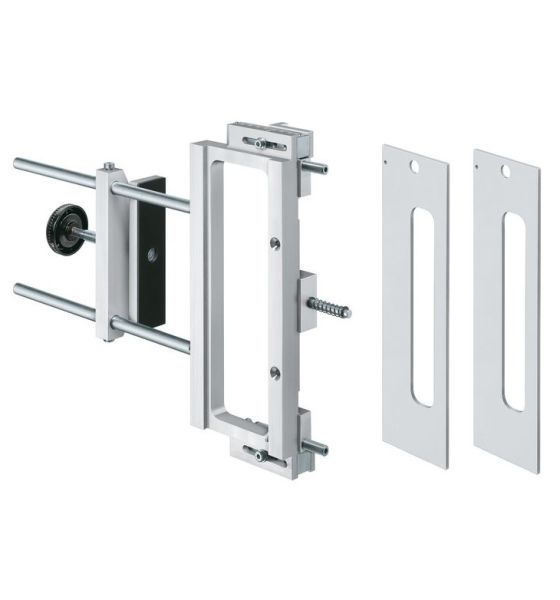

• Šabloonikomplekt sisaldab šablooniraami ja kinnitust.
• Šablooni sisestused tuleb osta eraldi.
• Universaalne rakendus DIN  parempoolsete ja vasakpoolsete uste jaoks.
• Võimalik šablooni rentimine.
• Freesitera Ø24 mm ja freesitera kopeerimisrõngas 30 mm (müüakse eraldi)

Kokkupaneku sammud

1. Kinnitage šablooniklamber koos juhikutega šablooniraamile.
2. Reguleerige šablooni kinnitamine halli konstruktsioonile ja kinnitage kinnituskruvidega.
3. Kinnitage šabloon tooriku külge lukustusrõngaga.
4. Sisestage sisestus ja tehke ligikaudsed seadistused vastavalt antud rööpmel- ja nurgaparameetritele.
5. Tehke peenhäälestused spindlite abil.

Täielik komplekt

• šablooniraam (kuulub šabloonikomplekti)
• šablooni kinnitamine (kuulub šabloonikomplekti)

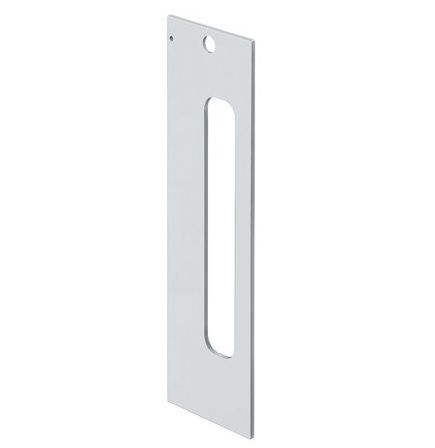

• šablooni sisestused (tarnitakse eraldi)

Tööriistad ja tarvikud freesimiseks:

• freesitera Ø24 mm
• 30 mm freesimisrõngas
