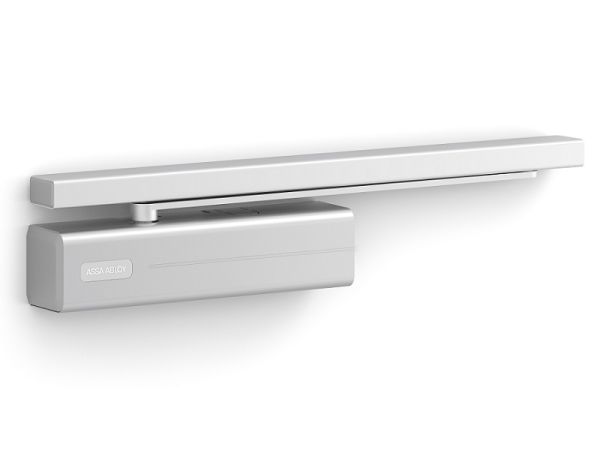

Uksesulgur ABLOY DC336 koos juhtsiiniga G195

Toote kood
DC336-G195

Kui soovite osta uksesulguri koos valmis kokkupandud osade komplektiga, valige palun allpool olevas jaotises "Üksikasjad" vajalik paigaldusskeem.

Paigaldustarvikute ja lisadetailide jaoks valige e-poe jaotises "Lisatarvikud" vastav paigaldusskeem.

Uksesulgur ABLOY DC336 koos juhtsiiniga G195

Tootja - ABLOY

  • ülevalt paigaldatav uksesulgur koos juhtsiiniga G195
  • sobib tule- ja suitsuustele ustele (koos integreeritud varjatud paigaldusplaadiga)
  • paigaldamine võimalik ukse tõuke- ja tõmbepoolsele küljele
  • kaasaegne disain, kompaktne kuju
  • universaalselt kasutatav vasak- ja parempoolsete uste puhul
  • eN 1154 sertifitseeritud, suurus 2-3
  • maksimaalne lehe laius: 950 mm
  • vastab barjäärivaba ehitamise nõuetele
  • g195 rööbas 2 mm kõrguse reguleerimise ja kaetud kinnituskruvidega
  • astmeteta rööpmelkõrguse reguleerimine kuni 14 mm
  • sulgemiskiirus, lõppviisik ja avanemispeatus reguleeritavad eestpoolt reguleerimisklappide abil
  • termodünaamilised klapid temperatuurist sõltumatu funktsionaalsuse tagamiseks
  • astmeliselt reguleeritav sulgemisjõud
  • avanemisnurk kuni 180º
  • avanemise piiraja kaitseb optimaalselt ust ja seina
  • reguleeritav avanemise piiraja ja lõppviisiku tööpiirkond
  • samad mõõtmed paigaldusplaadiga ja ilma paigaldusplaadita versioonidel
  • sulgemiskiirus: reguleeritav 180°-15°
  • lõpphüpe: reguleeritav 15°-0°
  • korpuse suurus (pikkus x kõrgus x sügavus): 270 x 64 x 57 mm
  • standardvärvid: hõbedane EV1, valge - RAL9016, pruun - RAL8014, must - RAL9005

Paigaldusskeemid

PAIGALDUSSKEEM 1

  • paigaldus tõmbe poolel
  • sulgemismehhanism lehel

PAIGALDUSSKEEM 2

  • paigaldus tõuke poolel
  • sulgemisseade raamil

PAIGALDUSSKEEM SL

  • paigaldus tõuke poolel
  • sulguri korpus lehel
  • juhtsiin paigaldatud raami alumisele osale kinnitusklambriga

PAIGALDUSSKEEM 1

  • paigaldus tõmbe poolel
  • sulgemismehhanism lehel

PAIGALDUSSKEEM 2

  • paigaldus tõuke poolel
  • sulgemisseade raamil

PAIGALDUSSKEEM SL

  • paigaldus tõuke poolel
  • sulguri korpus lehel
  • juhtsiin paigaldatud raami alumisele osale kinnitusklambriga
Tootja ABLOY
Seeria DC336
Sulgemistoimingu tüüp Hüdrauliline uksesulgur
Sulguri tüüp koos juhtsiiniga
Juhtsiini tüüp G195
Rakendus hingedega uste jaoks
Paigaldamise tüüp kruvitud lehtede/hingede külge
Ukselehtede arv 1 leht
Tulekaitse Kasutamiseks tuleohutusnõuetega ustes
Sulgemisjõud suurus 2-3 vastavalt EN 1154
Sulgemisjõu reguleerimine astmeline reguleerimine klapiga
Tuulepidur Integreeritud, hüdrauliliselt reguleeritav
Maksimaalne ühekordse lehe laius kuni 950 mm
Lukustusviis Reguleeritav klapiga
Avatud asend Integreeritud
Uksestopper Integreeritud
